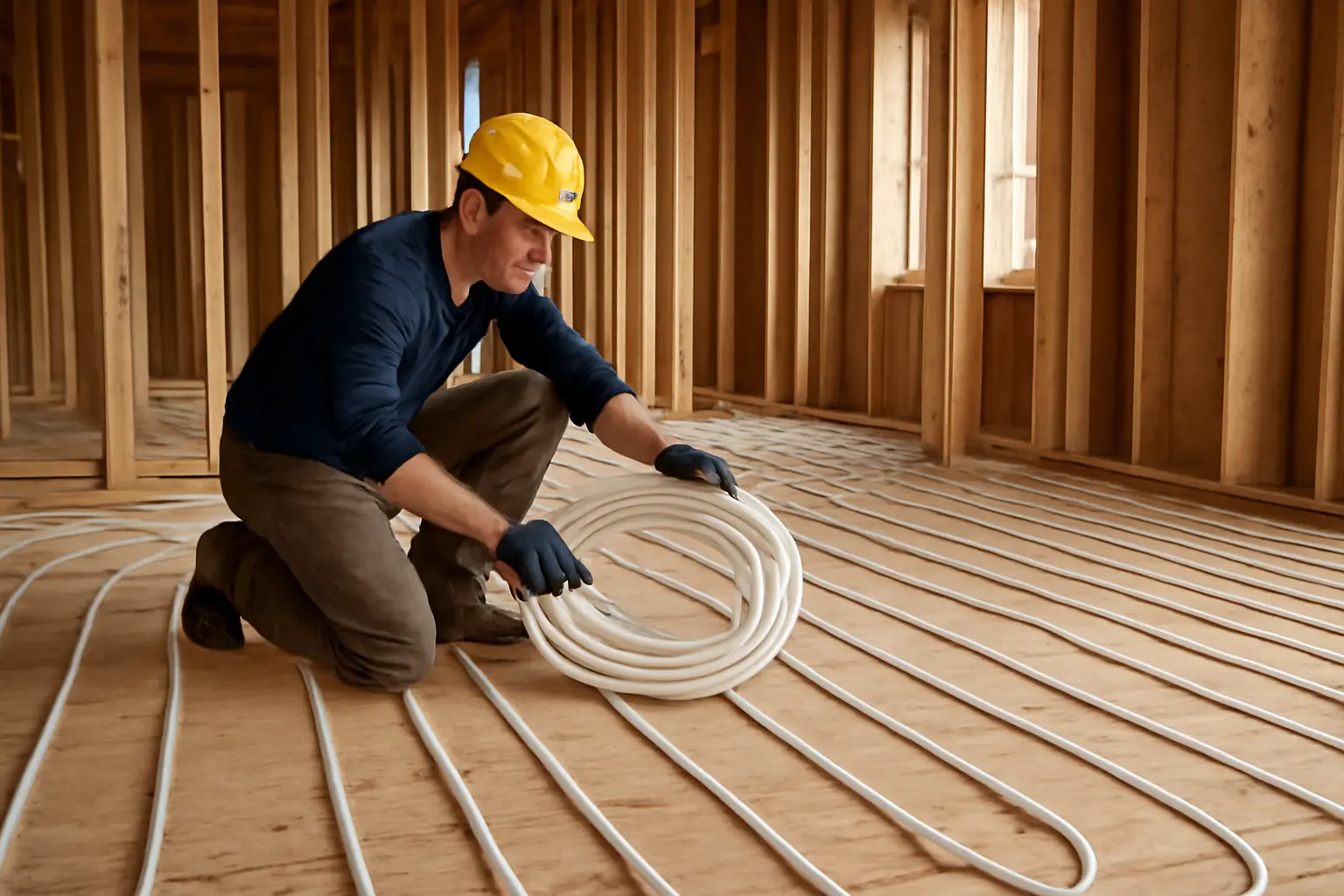

Водяной тёплый пол: технология монтажа своими руками
Технология монтажа водяного тёплого пола состоит из шести этапов: подготовка основания, гидроизоляция, демпферная лента, укладка труб по выбранной схеме, опрессовка системы через коллектор и заливка стяжки с последующим постепенным запуском. Нарушение порядка или пропуск любого шага приводит к трещинам в стяжке, протечкам или неравномерному прогреву пола. Ниже — каждый этап с цифрами, на которые стоит ориентироваться.
Подготовка основания
Перед укладкой любых материалов черновой пол очищают от строительного мусора, пыли и остатков старых покрытий. Дальше проверяют геометрию: допустимые неровности — не более ±5 мм на всей площади или 5 мм на 2 метра длины. Если перепады больше, основание выравнивают цементно-песчаной стяжкой или самонивелирующейся смесью. Кривое основание — частая причина того, что трубы в готовом полу лежат неравномерно, а теплоноситель распределяется по контурам с перекосом.
Гидроизоляция и демпферная лента
На подготовленное и высохшее основание укладывают гидроизоляционный слой. Один из распространённых вариантов — полиэтиленовая пленка толщиной 200 мкм с заходом на стены на 10–15 см. Пленка защищает утеплитель и трубы от влаги, которая может подняться из плиты перекрытия, особенно на первых этажах и над неотапливаемыми подвалами.
По периметру помещения, вдоль всех стен и вокруг колонн, крепят демпферную ленту. Она компенсирует тепловое расширение стяжки при нагреве — без неё стяжка со временем растрескивается, упираясь в стены. Толщина ленты обычно 5–8 мм, высота — выше уровня будущей стяжки, чтобы после заливки её можно было подрезать по факту, а не подгонять заранее.
Выбор схемы укладки труб
Трубы укладывают одной из двух схем: «улитка» (спираль) или «змейка». «Улитка» даёт более равномерный прогрев, потому что горячая и обратная линии чередуются по всей площади, но требует немного точнее считать разбивку контура. «Змейка» проще в монтаже, зато у неё заметнее разница температур между началом и концом петли — начало греет сильнее.
Шаг укладки для жилых помещений обычно 150–200 мм. В краевых зонах — у наружных стен, окон, входных дверей — шаг уменьшают примерно до 100 мм, потому что там теплопотери выше и нужен более плотный прогрев. Точный шаг и схему для конкретного помещения обычно берут из проекта или теплотехнического расчёта, который делают под конкретную площадь и тип напольного покрытия.
| Параметр | Значение |
|---|---|
| Допустимая неровность основания | ±5 мм по площади или 5 мм на 2 м |
| Толщина пленки для гидроизоляции | 200 мкм |
| Заход пленки на стены | 10–15 см |
| Толщина демпферной ленты | 5–8 мм |
| Шаг укладки труб (основная зона) | 150–200 мм |
| Шаг укладки труб (краевая зона) | около 100 мм |
| Срок набора прочности стяжки | около 28 дней |
| Скорость повышения температуры при запуске | около 5 °C в сутки |
Подключение и опрессовка
Уложенные контуры подключают к распределительному коллектору — узлу, через который каждая петля получает свой поток теплоносителя и регулируется отдельно. После подключения систему обязательно испытывают на герметичность: контуры заполняют водой или воздухом под давлением и держат под нагрузкой, проверяя, не падает ли давление на стыках и по длине труб. Только после успешной опрессовки заливают стяжку — заливать поверх непроверенной системы нельзя, потому что скрытая протечка под слоем бетона превращается в серьёзный ремонт с демонтажом покрытия.
Заливка стяжки и запуск системы
Стяжку заливают поверх труб, находящихся под давлением — это дополнительная защита от случайного повреждения при заливке. После застывания систему нельзя запускать сразу: бетону нужно набрать прочность, а это происходит примерно за 4 недели, то есть 28 дней. Раньше срока включать нагрев не стоит — влажная стяжка может растрескаться от неравномерного температурного расширения.
Когда срок выдержан, температуру теплоносителя поднимают не сразу до рабочей отметки, а постепенно, примерно на 5 °C в день. Резкий скачок температуры даёт тот же эффект, что и раннее включение — риск трещин в стяжке из-за неравномерного прогрева толщи бетона.
Частые ошибки при монтаже
Чаще всего проблемы возникают не из-за сложности технологии, а из-за экономии на подготовительных этапах. Вот что упускают чаще всего:
- Заливают стяжку без демпферной ленты по периметру — стяжка трескается при первом же нагреве.
- Пропускают опрессовку или проверяют давление слишком коротко по времени, не замечая медленную утечку.
- Укладывают трубы с одинаковым шагом по всей площади, не сгущая укладку у окон и наружных стен.
- Запускают систему раньше срока набора прочности стяжки или поднимают температуру сразу до максимума.
Частые вопросы
Можно ли уменьшить срок ожидания перед запуском пола?
Нет, срок набора прочности стяжки — величина, зависящая от состава бетона и толщины слоя, а не от желания сократить сроки. Ориентир около 28 дней приводится для стандартных цементно-песчаных стяжек; точные сроки для конкретной смеси уточняют у производителя стяжки.
Какую схему укладки выбрать — «улитку» или «змейку»?
Для больших помещений с равномерным прогревом чаще выбирают «улитку» — она снижает перепад температуры по площади контура. «Змейку» применяют на небольших участках или там, где важна простота монтажа, а разница температур по длине петли не критична.
Что будет, если не сделать опрессовку перед стяжкой?
Если в системе есть скрытый дефект соединения, он проявится после заливки — вода начнёт просачиваться в стяжку, и обнаружить утечку без вскрытия пола почти невозможно. Опрессовка — единственный способ проверить герметичность контуров, пока к ним есть доступ.
Нужна ли гидроизоляция, если пол на первом этаже над сухим подвалом?
Гидроизоляционный слой закладывают независимо от того, насколько сухим кажется основание сейчас — влажность грунта и перекрытий меняется по сезонам. Плёнка с заходом на стены защищает утеплитель и трубы от случайного конденсата или подъёма влаги снизу.
