Водяной тёплый пол на бетон своими руками: пошаговая технология
Водяной тёплый пол на бетонное основание в частном доме укладывают своими руками по одной и той же логике независимо от площади и планировки: сначала готовят плиту, потом собирают пирог из гидроизоляции, утеплителя и труб, затем проверяют систему на герметичность и только после этого заливают стяжку. Разница между объектами — в шаге труб, толщине утеплителя и схеме раскладки, но порядок операций один.
Коротко:
- Основание выравнивают до перепадов не больше 5 мм на метр — иначе трубы лягут неровно и стяжка будет неравномерной по толщине
- Пирог пола: гидроизоляция, демпферная лента по периметру, утеплитель от 30 мм, сетка, трубы, стяжка
- Систему обязательно опрессовывают до заливки — искать течь под готовой стяжкой намного дороже и сложнее
- Стяжка набирает прочность 28 дней, и только после этого систему запускают, повышая температуру постепенно
Подготовка бетонного основания
Прежде чем раскладывать что-либо, плиту проверяют на ровность длинным правилом или уровнем по всей площади комнаты. Допустимый перепад — обычно не больше 5 мм на метр или ±5 мм по всей площади помещения, в зависимости от того, какой критерий указан в проекте. Если перепады больше, придётся заливать выравнивающую стяжку до начала монтажа тёплого пола — это отдельный этап, который часто выпадает из расчётов по времени и деньгам.
Основание должно быть сухим и без трещин. Трещины заделывают, влажный бетон досушивают — под гидроизоляцией и утеплителем влага никуда не уйдёт, а будет постепенно портить конструкцию сверху. На этом этапе также убирают пыль и мусор: любая крошка под утеплителем со временем создаёт пустоты и точки продавливания.
Пирог пола: что и в каком порядке укладывается
На бетонной плите пирог тёплого пола собирают слоями. Сначала гидроизоляция — плёнка с перекрытием полос и заходом на стены. Затем по периметру комнаты крепят демпферную ленту: она компенсирует тепловое расширение стяжки и не даёт ей растрескаться у стен. Без демпферной ленты стяжка при нагреве упирается в стены и трескается — это одна из самых частых ошибок при монтаже своими руками.
Дальше идёт слой теплоизоляции, поверх неё — армирующая сетка, к которой крепят трубы, и уже на этом всём заливают стяжку. Каждый слой имеет смысл: гидроизоляция защищает утеплитель от влаги из бетона, демпферная лента убирает механическое напряжение, утеплитель направляет тепло вверх, сетка держит форму труб и упрочняет стяжку.
Толщина утеплителя и её значение
Утеплитель под водяной тёплый пол берут толщиной не менее 30–50 мм. Задача слоя не столько сохранить тепло в доме в целом, сколько не дать теплу от труб уйти вниз в грунт или в нижнее помещение. Без утеплителя или с недостаточной толщиной система будет работать, но большая часть энергии теплоносителя уйдёт вниз, а не в комнату — расход на отопление вырастет, а пол при этом останется прохладным.
Толщина зависит от того, что находится под плитой: грунт, неотапливаемый подвал или отапливаемое помещение снизу. При грунте или холодном подвале берут утеплитель с запасом по толщине, при отапливаемом помещении снизу можно ограничиться минимальным значением. Этот момент стоит уточнять по проекту дома, а не брать усреднённую цифру наугад.
Схема укладки труб: улитка или змейка
Есть две основных схемы раскладки труб — «улитка» и «змейка». Змейка проще в монтаже, но даёт заметный перепад температуры теплоносителя от входа к выходу: у стены, где труба заходит в комнату, пол теплее, у противоположной — холоднее. Улитка сложнее по расчёту и раскладке, но распределяет тепло равномернее, потому что подающая и обратная трубы чередуются по всей площади.
Шаг укладки подбирают исходя из теплопотерь помещения. Для частного дома, где тёплый пол работает как дополнение к другим источникам отопления, часто применяют шаг 150–200 мм. Если тёплый пол — единственный источник отопления в комнате, шаг уменьшают до 100 мм, чтобы получить достаточную теплоотдачу с квадратного метра. Ошибка в шаге в большую сторону оборачивается тем, что зимой пол не даёт нужной температуры воздуха в комнате, и приходится либо повышать температуру теплоносителя сверх нормы, либо признавать переделку.
Монтаж, подключение к коллектору и опрессовка

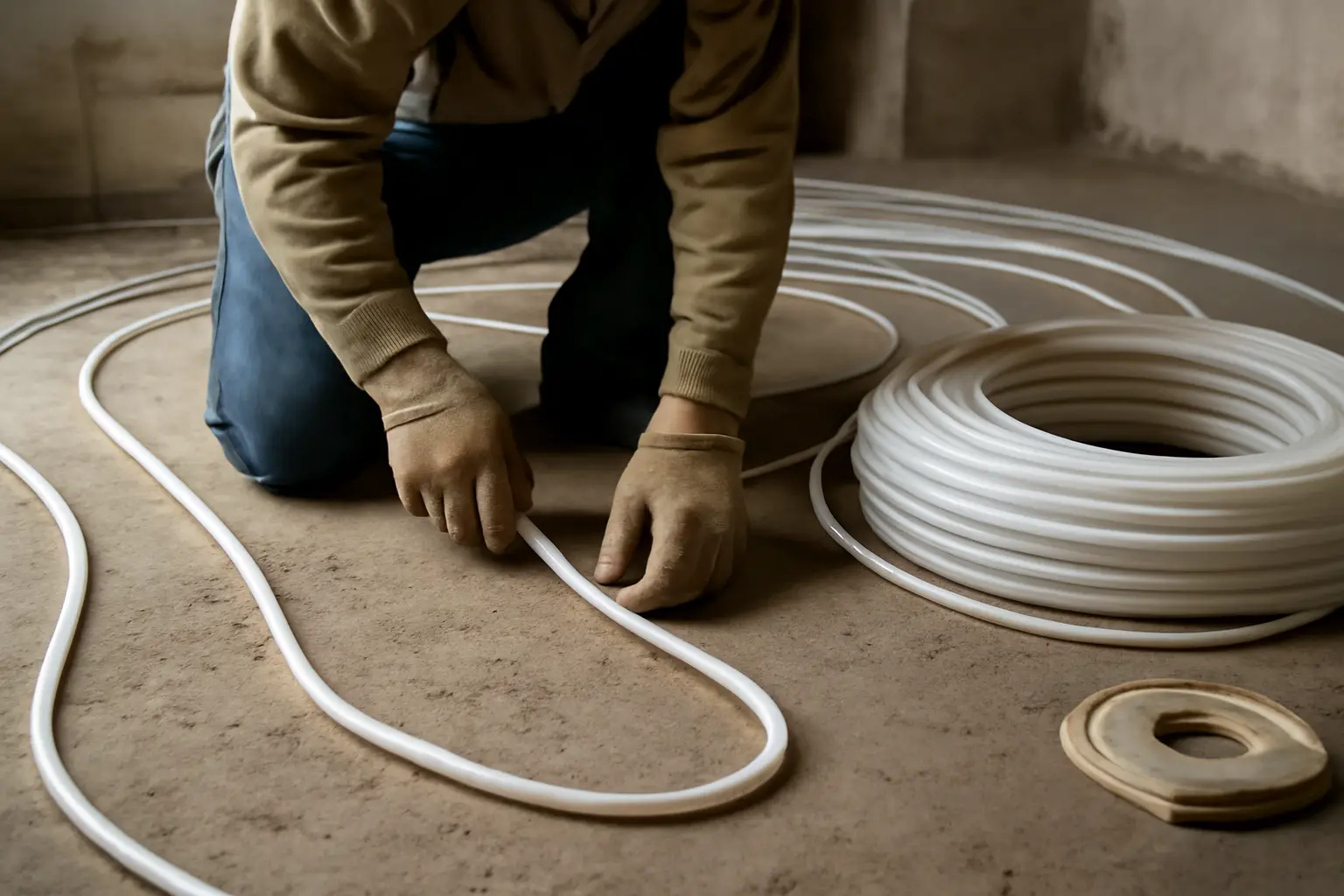

Трубы фиксируют к армирующей сетке хомутами или специальными скобами по выбранной схеме, выводят концы каждого контура на коллектор. Один коллектор обычно обслуживает несколько контуров, каждый со своим запорным вентилем и расходомером — это позволяет потом балансировать систему по помещениям.
После подключения систему заполняют водой и опрессовывают — проверяют под давлением, превышающим рабочее, на герметичность всех соединений. Это обязательный шаг перед заливкой стяжки: если течь обнаружится уже под слоем бетона, устранить её без демонтажа стяжки не получится. Опрессовку держат под давлением какое-то время, наблюдая за показаниями манометра — падение давления говорит о утечке, которую нужно найти и устранить до заливки.
Заливка стяжки и время на набор прочности
Стяжку заливают поверх труб, находящихся под давлением — так проще увидеть повреждение трубы в процессе работ, если оно случится. Толщина стяжки над трубами обычно определяется проектом, но в любом случае должна закрывать трубы с запасом, достаточным для равномерного распределения тепла и механической прочности.
Дальше — самый недооценённый этап: ожидание. Стяжка должна набрать прочность полностью, а не только высохнуть на поверхности. В источниках указан срок 28 дней — это стандартный срок созревания цементной стяжки. Запуск системы раньше этого срока может привести к трещинам от температурного расширения незрелого бетона. После набора прочности температуру теплоносителя поднимают постепенно, а не сразу выводят на рабочий режим — резкий нагрев холодной толстой стяжки создаёт внутренние напряжения.
Частые ошибки при монтаже своими руками
Чаще всего проблемы возникают не на сложных этапах, а на простых, которые кажутся необязательными. Пропуск демпферной ленты, экономия на толщине утеплителя, отказ от опрессовки перед заливкой «чтобы не тратить время» — каждая из этих экономий оборачивается либо трещинами в стяжке, либо холодными зонами пола, либо, в худшем случае, необходимостью вскрывать готовый пол из-за скрытой течи.
Ещё одна типичная ошибка — запуск системы сразу после заливки стяжки, без выдержки положенного срока. Соблазн включить отопление, особенно если работы шли в холодное время года, велик, но именно эта поспешность чаще всего приводит к растрескиванию стяжки в первый же отопительный сезон.
Практический итог
Технология водяного тёплого пола на бетон в частном доме не сложная по составу операций, но требовательная к порядку и срокам: ровное основание, правильный пирог слоёв, обоснованный шаг труб под конкретную теплопотерю помещения, обязательная опрессовка перед стяжкой и полный срок набора прочности бетона перед запуском. Если действовать пошагово и не пропускать промежуточные проверки, результат получается предсказуемым даже при самостоятельном монтаже без бригады.
