Схема подключения водяного тёплого пола: коллектор и врезка
Схема подключения водяного тёплого пола почти всегда строится вокруг коллектора. Подающая труба от котла или магистрали приходит в подающий узел коллектора, обратная линия — в возвратный узел, а от коллектора уже расходятся отдельные контуры по комнатам. Это базовый принцип, от которого отталкиваются во всех остальных вариантах — будь то подключение к централизованному отоплению, к однотрубной системе в квартире или через гидроразделитель в доме с большим количеством петель.
- Основа любой схемы — коллектор: подача и обратка сходятся к нему, а контуры разводятся из него по отдельности.
- Каждое помещение — свой контур; контуры не соединяют между собой.
- Простейший вариант — врезка в подачу и обратку радиатора, часто с RTL-клапаном на обратке.
- Для однотрубной системы нужны насос и трёхходовой клапан на байпасе.
Коллекторная схема как основа
Коллектор — это узел, куда сходятся все контуры тёплого пола. У него две части: подающий коллектор и возвратный. Через первый теплоноситель раздаётся по трубам, через второй возвращается обратно к источнику тепла. Каждый контур подключается к коллектору отдельным отрезком трубы, независимо от остальных.
Такая схема удобна тем, что каждый контур можно регулировать и перекрывать без вмешательства в работу других. Если в одной комнате нужно снизить температуру или вовсе отключить пол на лето, это делается на коллекторе — без разборки стяжки и без остановки всей системы.
На большинстве коллекторов есть расходомеры на подающей части и термостатические вставки — с их помощью балансируют контуры разной длины, чтобы теплоноситель равномерно распределялся между всеми петлями.
Почему контуры не соединяют между собой
Практика делать один контур на одно помещение сложилась не случайно. Если соединить несколько комнат в один длинный контур, регулировка становится почти невозможной: убавить температуру в одной комнате — значит убавить её везде на этом контуре.
Есть и более прикладная причина — риск протечек. Чем длиннее контур и чем больше в нём соединений внутри стяжки, тем выше вероятность аварии, которую придётся вскрывать полом. Раздельные контуры с выводом на коллектор снижают этот риск: все соединения находятся снаружи, в доступном узле, а не внутри бетона.
Исключение — очень маленькие помещения по соседству, например смежные коридор и кладовку, которые иногда объединяют в один контур ради экономии труб. Но это скорее компромисс, чем правило.
Врезка в существующую систему отопления
Если тёплый пол добавляют к уже работающей системе с радиаторами, самый простой способ — врезаться в подачу и обратку одного из радиаторов. Тёплый пол в этом случае получает теплоноситель параллельно радиатору, из той же ветки.
Проблема в том, что температура в радиаторной системе обычно выше, чем нужна для тёплого пола: радиаторам подходит 60–70 градусов, а полу — 35–45. Чтобы не перегревать стяжку, на обратку часто ставят RTL-клапан. Он ограничивает температуру, смешивая горячую подачу с уже остывшим теплоносителем из контура пола.
Такой способ хорош для одного-двух контуров небольшой площади — например, тёплого пола в ванной или на кухне при общей радиаторной системе в доме. Для полноценного отопления всего дома водяным полом такой врезки обычно недостаточно, нужна отдельная коллекторная группа с насосом.
Подключение к однотрубной системе
В домах с однотрубной разводкой (когда все радиаторы стоят последовательно на одной трубе) подключить тёплый пол напрямую сложнее. Расход и температура в такой трубе не подходят для контуров пола без дополнительного оборудования.
Здесь обычно ставят насос и трёхходовой клапан. Клапан располагают на участке байпаса и подающей трубы — он смешивает горячий теплоноситель из стояка с уже остывшим из обратки контура пола, снижая температуру до нужного уровня. Насос ставится после клапана и обеспечивает нужный расход именно в контуре тёплого пола, независимо от того, что происходит в остальной системе.
Такая схема сложнее в монтаже и требует более точной настройки, чем простая коллекторная группа с термостатической смесительной вставкой. Но иногда это единственный вариант, если система в доме однотрубная и менять её полностью нет возможности.
Гидравлический разделитель для больших систем
Когда контуров много, а их длина и расход сильно различаются — например, в доме с несколькими этажами и разной площадью комнат — прямое подключение через один коллектор начинает давать сбои. Одни контуры недополучают теплоносителя, другие перегреваются.
В таких случаях ставят гидравлический разделитель. Он разрывает гидравлическую связь между источником тепла (котлом) и контурами потребления, позволяя каждой части системы работать со своим расходом и давлением. После разделителя обычно идёт уже привычная коллекторная разводка на контуры.
Разделитель — не обязательный элемент для небольшого дома с двумя-тремя комнатами. Его ставят там, где без него насосы начинают конфликтовать друг с другом, а балансировка контуров становится непредсказуемой.
Как трубы укладывают в полу
Схема подключения — это про то, как трубы соединяются с источником тепла. Но не менее важна раскладка труб внутри самого помещения. Самые распространённые варианты — «змейка», «двойная змейка» и «улитка».
«Змейка» — это последовательные параллельные ряды труб, которые идут от одной стены к другой и обратно. Простой способ, но у него есть минус: труба, что подошла к дальней стене, уже остыла, поэтому температура пола неравномерна — теплее у входа контура, холоднее у выхода.

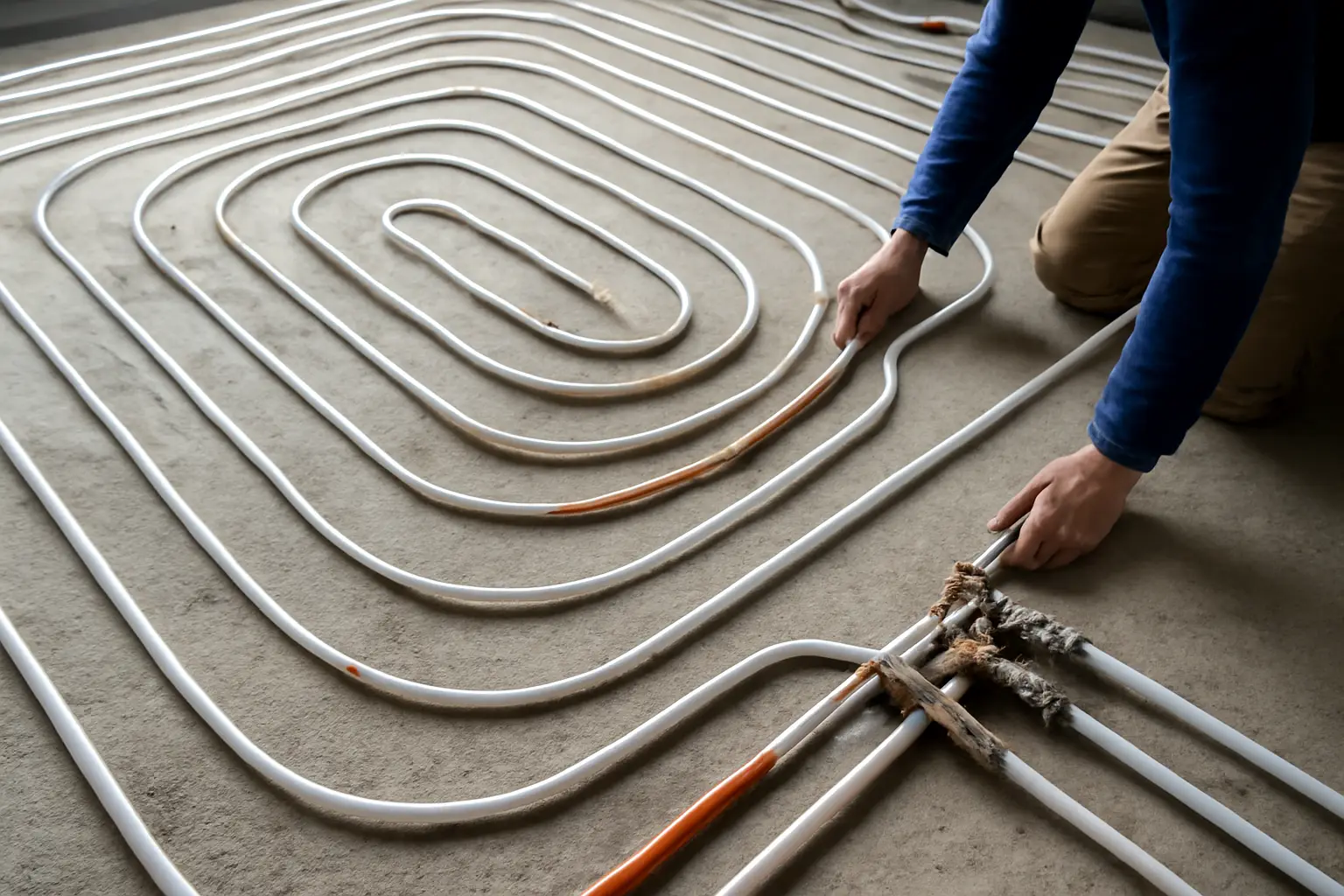

«Улитка» (спиральная раскладка) укладывает подающую и обратную трубу рядом друг с другом, чередуя их по спирали от края комнаты к центру. Это выравнивает температуру по всей площади, потому что горячая и уже остывшая труба идут параллельно.
«Двойная змейка» — компромисс между простотой монтажа «змейки» и равномерностью «улитки». Выбор конкретной схемы зависит от площади комнаты, её формы и того, где расположены наружные стены — вдоль них обычно кладут трубу плотнее, чтобы компенсировать теплопотери.
От чего зависит выбор схемы на практике
На выбор схемы подключения влияет несколько факторов сразу. Первый — есть ли в доме уже система отопления или тёплый пол монтируется с нуля. Во втором случае почти всегда ставится полноценная коллекторная группа с насосно-смесительным узлом, потому что это самый предсказуемый вариант.
Второй фактор — тип существующей системы, если она есть: двухтрубная позволяет обойтись врезкой с RTL-клапаном, однотрубная требует насоса и трёхходового клапана. Третий — количество и разброс контуров. Пара контуров одинаковой длины прекрасно работают на простом коллекторе, а десяток контуров разной длины в двухэтажном доме требуют гидроразделителя.
Ошибка, которая встречается чаще прочих, — попытка подключить тёплый пол напрямую к подаче с температурой радиаторного контура, без смесительного узла. Стяжка перегревается, покрытие пола (особенно ламинат) может деформироваться, а расход энергии растёт без пользы. Второй распространённый промах — соединение нескольких помещений в один контур ради экономии на коллекторе; в итоге теряется возможность регулировать комнаты отдельно.
Что учитывать перед монтажом
Перед тем как выбирать конкретную схему, стоит определить три вещи: какой источник тепла будет использоваться, сколько контуров планируется и есть ли в доме уже смонтированная система отопления. От этого зависит, нужен ли отдельный насосно-смесительный узел, потребуется ли гидроразделитель и какой тип коллектора подойдёт по количеству отводов.
Расчёт длины контуров, шага укладки и типа раскладки труб лучше доверить специалисту или сделать по проекту — ошибки в этой части сложно исправить после заливки стяжки. Точные параметры оборудования (диаметр коллектора, мощность насоса, настройки клапанов) зависят от конкретного дома, площади отопления и марки используемых приборов — их стоит уточнять в технической документации или у монтажной организации, которая будет выполнять работы.
