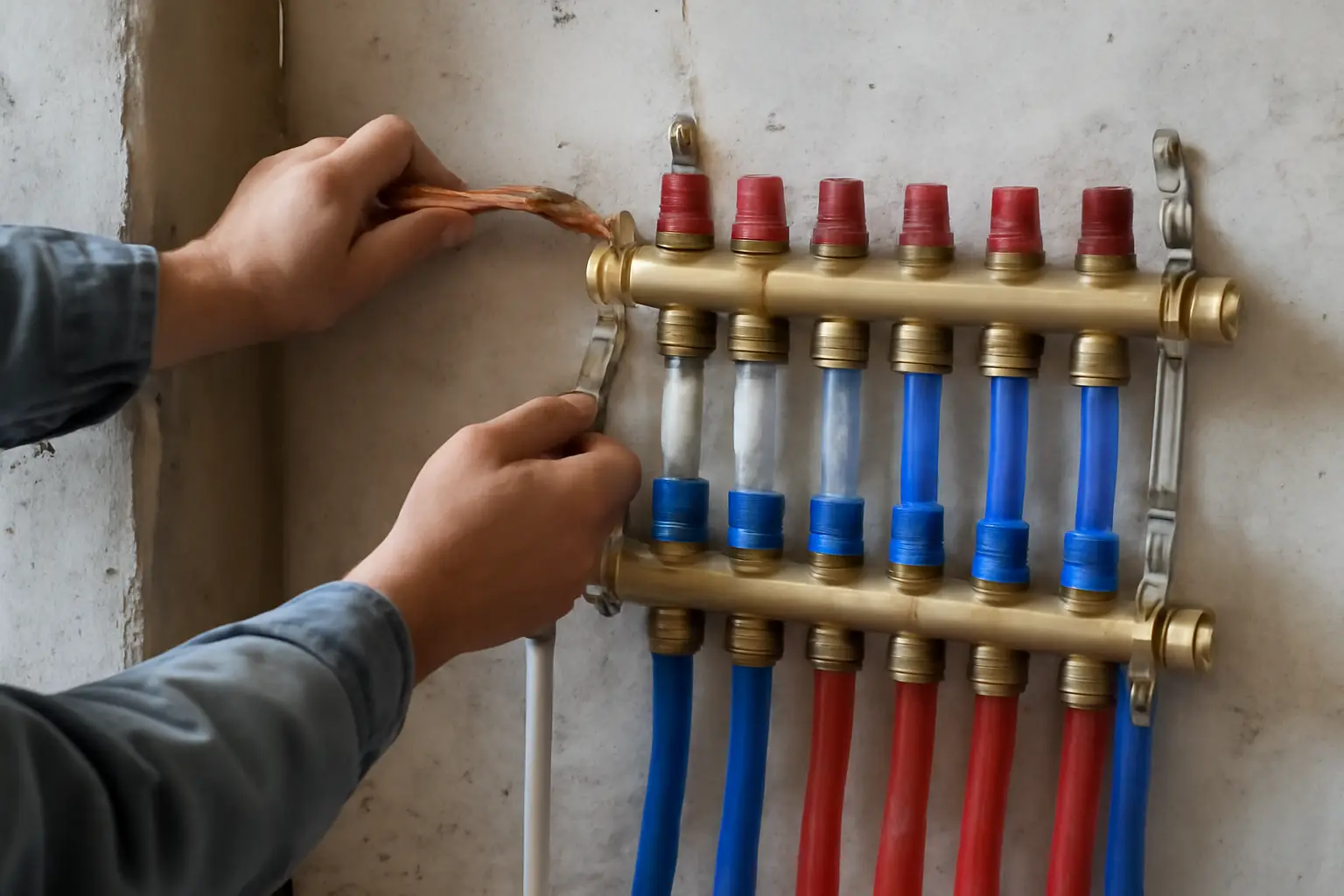

Подключение коллектора тёплого пола
Подключение коллектора тёплого пола сводится к трём задачам: правильно смонтировать сам коллекторный блок на стене или в шкафу, развести от него контуры труб по петлям тёплого пола и подключить узел смешения к источнику тепла. Ошибка в любом из этих узлов приводит либо к разной температуре в помещениях, либо к завоздушиванию системы, либо к перегреву напольного покрытия.
- Коллектор монтируют строго горизонтально, обычно в специальном шкафу на стене, выше уровня пола на 30–50 см.
- Между коллектором и котлом обязательна группа смешения — она понижает температуру теплоносителя с 60–80 °C до 35–45 °C.
- Каждый контур подключают отдельной парой труб — подача и обратка, петли не соединяют последовательно.
- После монтажа систему промывают, опрессовывают и балансируют расходомерами на каждой петле.
Устройство коллекторного узла
Коллектор состоит из двух горизонтальных гребёнок — подающей и обратной. На подающей гребёнке обычно установлены ротаметры (расходомеры) для регулировки потока по каждому контуру, на обратной — термостатические клапаны или сервоприводы, если система управляется автоматикой. К гребёнкам через шаровые краны с американками подключаются петли труб, идущие в стяжку.
Количество выходов на коллекторе выбирают по числу контуров тёплого пола в помещении, а не по числу комнат — в одной комнате большой площади может быть два-три контура. Резерв на один-два выхода закладывают заранее: переделка коллектора после заливки стяжки почти всегда означает демонтаж части пола.
Узел смешения и подключение к котлу
Тёплый пол работает при температуре теплоносителя 35–45 °C, тогда как радиаторный контур или котёл выдают 60–80 °C. Без смесительного узла трубы и стяжка перегреваются, а покрытие — ламинат, паркет, линолеум — деформируется. Узел смешения устанавливают непосредственно перед коллектором.
Встречаются два типа узлов: с трёхходовым термостатическим клапаном и с насосно-смесительным блоком заводской сборки. Термостатический клапан дешевле, но реагирует на изменение температуры с задержкой. Заводской блок с электронным приводом точнее держит заданную температуру и обычно комплектуется собственным насосом, что снимает вопрос выбора циркуляционного насоса отдельно.
Подключение к котлу выполняют через отдельный контур с байпасом либо через гидравлический разделитель, если в доме одновременно работают радиаторы и тёплый пол с разной температурой теплоносителя. Смешивать эти контуры без разделения температур — частая причина перегрева полов в первый отопительный сезон.
Разводка контуров от коллектора
Трубы от коллектора к петлям тёплого пола прокладывают без резких изгибов и стыков в стяжке — любое соединение внутри пола со временем становится риском протечки, которую сложно найти без вскрытия покрытия. Длина одного контура обычно не превышает 80–100 метров для трубы диаметром 16–20 мм — более длинная петля создаёт слишком большое гидравлическое сопротивление, и насос не может обеспечить равномерный расход.
Разные комнаты требуют разного количества контуров и разной длины труб, поэтому расходомеры на коллекторе настраивают индивидуально под каждую петлю уже после укладки и заливки стяжки, а не на этапе монтажа коллектора. Настройка «на глаз» без расчёта или без показаний расходомеров почти всегда даёт разброс температур между комнатами в 3–5 градусов.
Автоматика и управление контурами
Базовый вариант — ручная балансировка расходомерами без термостатов на комнатах, подходит для небольших помещений с одним-двумя контурами. Более сложный вариант — сервоприводы на каждой петле, управляемые комнатными термостатами через контроллер. Такая система дороже на этапе монтажа, но отрабатывает разницу теплопотерь в разных помещениях автоматически, без ручной подстройки при смене погоды.
Сервоприводы подключают к обратной гребёнке коллектора, а сам контроллер — отдельно, обычно в том же шкафу или рядом. При выборе автоматики важно уточнить совместимость сервоприводов с моделью коллектора: у одних производителей резьба и посадочное место М30, у других — иное, переходники не всегда есть в продаже под конкретную комбинацию брендов.
Опрессовка и заполнение системы
После подключения всех контуров систему заполняют водой снизу вверх, начиная с самого нижнего контура, чтобы вытеснить воздух через воздухоотводчики на коллекторе. Каждый контур продувают отдельно, перекрывая остальные, — одновременное заполнение всех петель почти гарантированно оставляет воздушные пробки в самых длинных или самых высоких участках трубы.
Опрессовку проводят до заливки стяжки давлением, превышающим рабочее в полтора-два раза (конкретное значение зависит от материала труб и указано в инструкции производителя). Систему держат под давлением не менее суток и фиксируют, падает ли манометр. Заливать стяжку на систему, которая не выдержала опрессовку, недопустимо — под слоем бетона утечку не заметить до серьёзных повреждений.
Частые ошибки при монтаже
Наиболее распространённая ошибка — подключение тёплого пола прямо к котлу без узла смешения, особенно в системах, которые изначально проектировались только под радиаторы, а тёплый пол добавили позже. Вторая по частоте — неправильное направление уклона коллектора или его установка не строго горизонтально, из-за чего воздух скапливается в одном углу гребёнки и не выходит через штатный воздухоотводчик.
Третья ошибка — экономия на количестве выходов коллектора и попытка соединить два контура на один выход тройником. Это нарушает балансировку: расходомер показывает суммарный поток по двум петлям, а не по каждой отдельно, и точная настройка становится невозможной. Четвёртая — забытая теплоизоляция шкафа коллектора в неотапливаемых помещениях, из-за которой узел смешения переохлаждается и цикл прогрева пола растягивается.
Практический вывод
Подключение коллектора тёплого пола требует не только аккуратного монтажа самого блока, но и правильного расчёта узла смешения, длины контуров и запаса по выходам. Для типового частного дома с несколькими комнатами разумно закладывать отдельный контур на каждую комнату площадью более 15–20 квадратных метров и один-два резервных выхода на коллекторе. Итоговую схему и марку смесительного узла лучше сверять с проектной документацией на систему отопления или с инструкцией производителя коллектора — параметры расхода, давления и совместимости сервоприводов у разных моделей отличаются.
