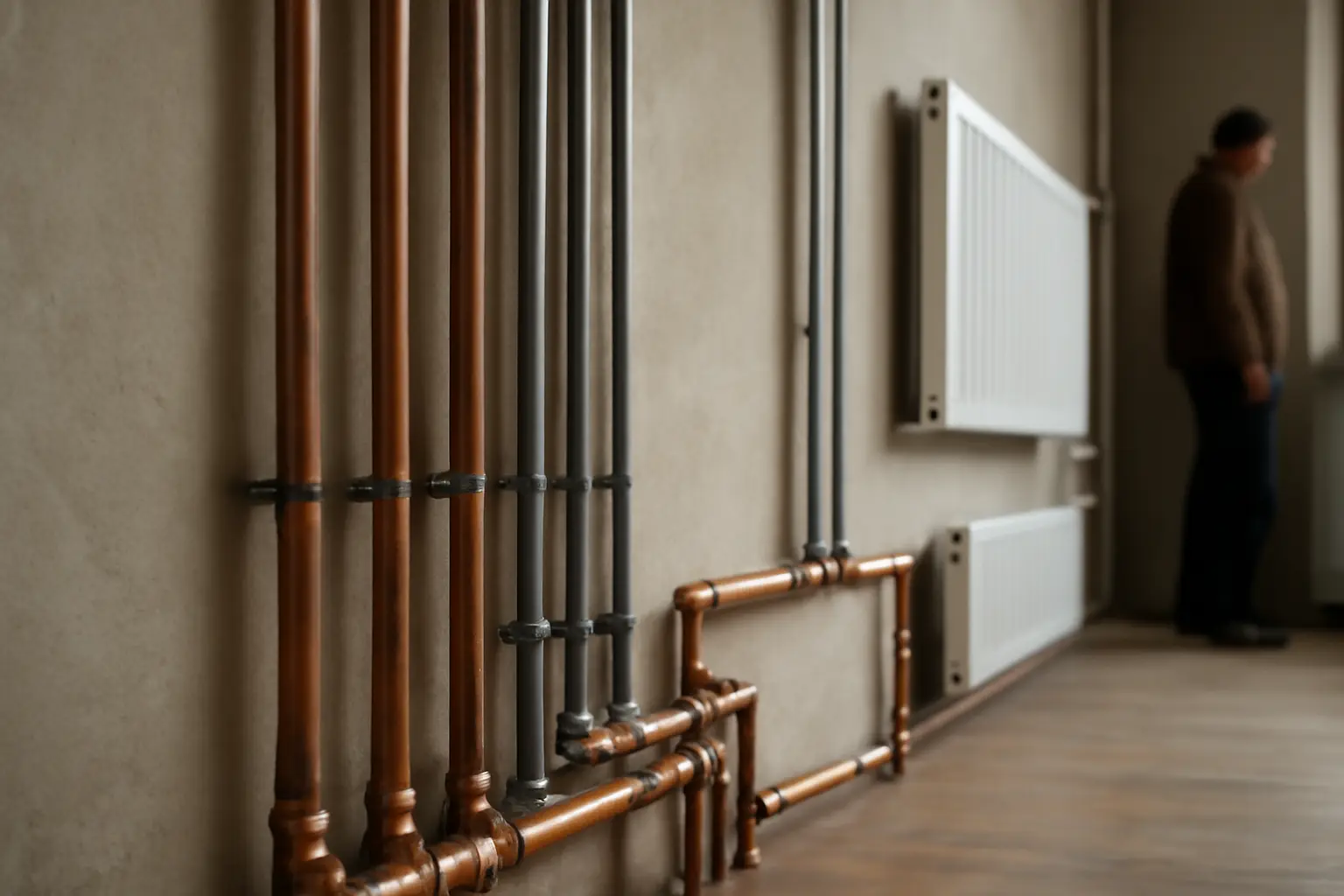

Однотрубная система отопления с нижней разводкой: схема
В однотрубной системе с нижней разводкой все радиаторы подключены последовательно к одной магистрали, а подающая и обратная трубы проходят ниже приборов — в полу, под полом, в подвале или у пола первого этажа. Теплоноситель идёт от котла через все радиаторы по очереди и возвращается обратно тем же уровнем, без прокладки труб под потолком. Такая схема делает трубопровод малозаметным, но требует точного расчёта уклона и точки подъёма теплоносителя.
Разгонный коллектор и его расположение
В горизонтальной нижней разводке для малоэтажного дома теплоноситель нужно сначала поднять от котла на некоторую высоту, чтобы обеспечить движение по системе — для этого ставят разгонный коллектор. Его рекомендуют монтировать примерно на 1,5 м выше первого радиатора по ходу движения теплоносителя. От высоты и точности установки коллектора зависит, будет ли система работать за счёт естественной циркуляции или потребуется насос.
Подключение радиаторов и уклон труб
При нижней разводке радиаторы подключают на уровне пола: под каждый прибор заранее подбирают два угловых фитинга и два отрезка трубы разной длины — для верхнего и нижнего патрубков. Это позволяет развести подачу и обратку по одной горизонтальной плоскости без лишних поворотов вверх.
Трубопровод укладывают с небольшим уклоном в сторону движения теплоносителя, иначе в системе возможен застой воздуха и снижение циркуляции. В качестве среднего ориентира в источниках указывают уклон около 0,5 см на 1 м трубного контура. Точное значение уточняют исходя из длины контура и диаметра труб на этапе проекта.
Вопросы и ответы
Чем нижняя разводка отличается от верхней в однотрубной системе
При верхней разводке подающая труба проходит над радиаторами, обычно под потолком или на чердаке, а обратная — внизу. При нижней разводке обе трубы находятся на одном уровне, ниже приборов отопления. Разница влияет на видимость труб в интерьере, схему монтажа и на эффективность естественной циркуляции.
Нужен ли насос при нижней разводке
Не всегда: если система спроектирована с разгонным коллектором и достаточным уклоном, возможна естественная циркуляция. Но на практике для однотрубных систем с нижней разводкой чаще ставят циркуляционный насос — он снижает требования к точности уклона и делает работу системы предсказуемой независимо от температуры теплоносителя.
Правда ли, что нижняя разводка греет хуже верхней
Отчасти да. По одному из источников, при нижнем подключении радиаторов теплоотдача может быть ниже верхнего подключения на 10–15%. Это частая ошибка при проектировании — считать, что схема разводки не влияет на теплоотдачу приборов. Разницу компенсируют увеличением площади радиаторов или подбором более мощных моделей.
Какой уклон труб делать в частном доме
Ориентир, встречающийся в справочных материалах, — около 0,5 см на 1 м длины контура. Для конкретного дома уклон рассчитывают с учётом диаметра труб, длины участков и типа циркуляции — естественной или с насосом. Точный расчёт лучше доверить проектировщику отопления или сверить со СНиП, действующим для систем водяного отопления.
Можно ли скрыть трубы нижней разводки в полу без штробления
Да, это одно из преимуществ схемы: подающую и обратную линии часто прокладывают в стяжке пола или в подвале, не поднимая на уровень стен. Для этого радиаторы подключают через угловые фитинги на уровне пола, а не сбоку или сверху.
Почему в системе с нижней разводкой скапливается воздух
Причина обычно в недостаточном или неправильном уклоне трубопровода — воздух не выходит в верхнюю точку, а задерживается в горизонтальных участках. Решение — пересмотреть уклон при монтаже и установить воздухоотводчики в верхних точках контура, например на разгонном коллекторе и на последних по ходу радиаторах.
Подходит ли однотрубная схема с нижней разводкой для двухэтажного дома
Схема применяется и в малоэтажных, и в двухэтажных домах, но при увеличении числа радиаторов и этажей растёт разница температур между первым и последним прибором в цепи. Для двухэтажного дома чаще рассматривают комбинированные варианты или переход на двухтрубную систему, если важна равномерность отопления на всех этажах.
