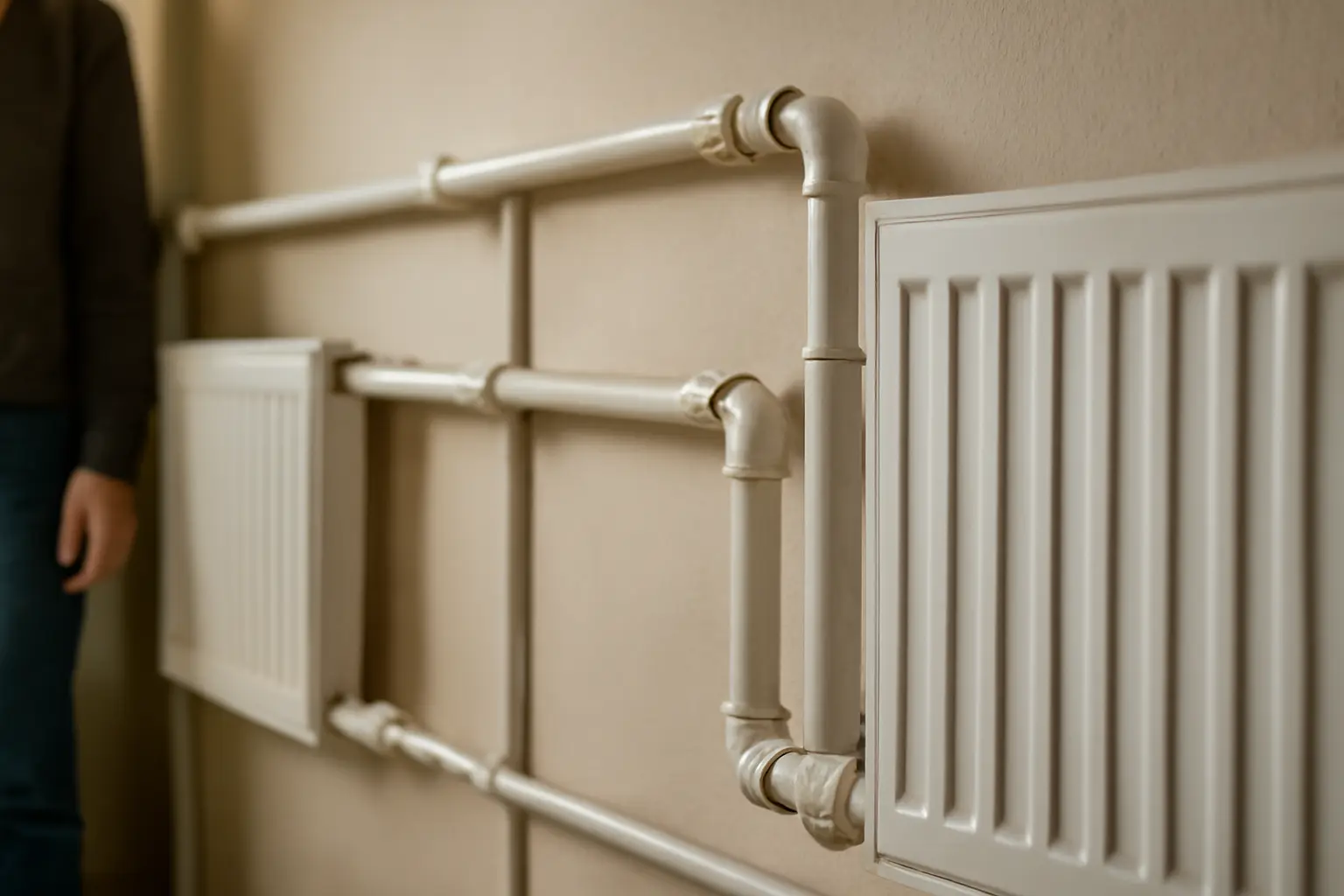

Ленинградка отопление: схема однотрубной системы
Ленинградка — это однотрубная система отопления, в которой радиаторы подключены последовательно к одной магистрали, а теплоноситель проходит через них по очереди. Подающая труба идет от котла по периметру дома, вода последовательно отдает тепло в каждом радиаторе и возвращается к котлу по той же ветке. Такая схема отличается от двухтрубной системы, где к каждому прибору подходит отдельная подача и отдельная обратка. Из-за последовательного подключения температура теплоносителя постепенно снижается от первого радиатора к последнему.
Принцип работы однотрубной системы
В основе схемы лежит одна замкнутая труба, которая тянется от котла через все отопительные приборы и возвращается обратно. Теплоноситель не расходится по отдельным веткам, а движется по кольцу, отдавая часть тепла каждому радиатору на своем пути. Первый по ходу движения прибор получает самую горячую воду, последний — уже остывшую. Разница температур между первым и последним радиатором может достигать нескольких градусов, и это одна из особенностей, которую учитывают при проектировании и подборе секций батарей.
Циркуляция теплоносителя может быть естественной, за счет разницы плотностей горячей и холодной воды, или принудительной, с помощью циркуляционного насоса. В частных домах небольшой площади иногда используют естественную циркуляцию, но в большинстве современных монтажей ставят насос — он ускоряет прогрев системы и снижает разницу температур между дальними и ближними радиаторами.
Горизонтальная и вертикальная схема
Для ленинградки выделяют два основных типа схем: горизонтальную и вертикальную. Выбор зависит от этажности дома и удобства прокладки труб.
В горизонтальной схеме магистраль обычно описывают как кольцо, проходящее по одному этажу. Радиаторы подключаются к этому кольцу либо с верхней, либо с нижней разводкой. При верхней разводке подающая труба проходит выше уровня радиаторов, теплоноситель опускается в прибор сверху. При нижней разводке магистраль идет ниже подоконников или под полом, и вода поступает в радиатор снизу. Каждый вариант имеет свои плюсы: верхняя разводка проще в монтаже на этапе черновой отделки, нижняя менее заметна и не портит вид помещения трубой под потолком.
Вертикальная схема применяется в двухэтажных и многоэтажных домах, где труба идет вертикально через этажи, а радиаторы каждого этажа подключаются к своему участку стояка. Такой вариант позволяет обогревать несколько уровней от одной магистрали, но требует более точного расчета диаметров труб и количества секций на каждом этаже, чтобы компенсировать потери тепла по высоте.
Оборудование и элементы схемы
В классическом варианте системы используют котел, радиаторы, расширительный бак, трубы и запорную арматуру. В ряде схем дополнительно устанавливают циркуляционный насос и байпасы.
- Котел — источник тепла, к которому подключается вся магистраль.
- Радиаторы — приборы, последовательно установленные на одной трубе.
- Расширительный бак — компенсирует изменение объема теплоносителя при нагреве.
- Трубы — формируют замкнутое кольцо от котла через все радиаторы и обратно.
- Запорная арматура — краны и вентили для отключения отдельных участков или приборов.
- Циркуляционный насос — обеспечивает принудительное движение теплоносителя, ускоряет прогрев.
- Байпасы — обводные участки трубы у радиатора, позволяющие регулировать или перекрывать конкретный прибор без остановки всей системы.
Байпас — не обязательный, но частый элемент современной ленинградки. Без него отключение или демонтаж одного радиатора останавливает циркуляцию во всей системе, потому что труба одна и обходного пути нет.
Сравнение вариантов разводки
| Параметр | Верхняя разводка | Нижняя разводка | Вертикальная схема |
|---|---|---|---|
| Применение | Одноэтажный дом | Одноэтажный дом | Дом на 2 и более этажей |
| Расположение магистрали | Выше радиаторов | Ниже уровня подоконников или под полом | Вертикальный стояк через этажи |
| Видимость труб | Труба заметна под потолком | Труба скрыта, менее заметна | Зависит от прокладки на каждом этаже |
| Сложность монтажа | Проще | Требует точного уклона | Требует расчета по высоте |
| Равномерность прогрева | Средняя | Средняя | Ниже без насоса и балансировки |
Частые ошибки при устройстве ленинградки
Частая ошибка — считать, что в ленинградке радиаторы подключаются как в полноценной двухтрубной системе. На самом деле здесь одна магистраль, и приборы получают тепло последовательно, а не независимо друг от друга. Это означает, что отрегулировать температуру одного радиатора без влияния на остальные сложнее, чем в двухтрубной схеме.
Вторая распространенная ошибка — отсутствие байпасов на радиаторах. Без обводной трубы любая ревизия, чистка или замена одного прибора требует остановки всей системы и слива теплоносителя, что неудобно в отопительный сезон.
Третья ошибка — недооценка разницы температур между первым и последним радиатором в цепи. Если не увеличить количество секций у дальних приборов или не поставить насос подходящей мощности, последние помещения в цепи будут прогреваться заметно слабее первых.
Четвертая ошибка — неправильный диаметр труб. Слишком тонкая труба увеличивает гидравлическое сопротивление и снижает скорость движения теплоносителя, из-за чего циркуляция замедляется по всей длине кольца, а не только на дальнем участке.
Когда выбирают однотрубную схему
Ленинградку чаще применяют в небольших одноэтажных домах и дачных постройках, где важна простота монтажа и минимальный расход трубы. Схема требует меньше материала по сравнению с двухтрубной системой, потому что обратная труба не тянется отдельно от каждого радиатора, а используется общая. Это снижает стоимость монтажа, но платой становится менее точная регулировка отдельных приборов и постепенное снижение температуры теплоносителя по ходу движения.
Для домов большой площади или с несколькими этажами однотрубная схема применяется реже, поскольку разница температур между ближними и дальними радиаторами становится ощутимой, а балансировка системы усложняется. В таких случаях либо увеличивают число секций в дальних радиаторах, либо переходят на комбинированные или двухтрубные решения. Точный выбор диаметра труб, мощности насоса и количества секций на конкретный проект лучше уточнять по инструкции производителя оборудования или у специалиста монтажной организации.
Частые вопросы
Можно ли поставить в ленинградке радиаторы разной мощности?
Да, количество секций у разных радиаторов в цепи обычно делают разным: чем дальше прибор от котла, тем больше секций требуется, чтобы компенсировать снижение температуры теплоносителя по ходу движения.
Нужен ли циркуляционный насос в ленинградке?
Насос не является обязательным элементом, система может работать за счет естественной циркуляции, но принудительная циркуляция ускоряет прогрев и уменьшает разницу температур между первым и последним радиатором в цепи.
Зачем нужен байпас на радиаторе в однотрубной системе?
Байпас создает обводной путь для теплоносителя рядом с радиатором, что позволяет отключить или снять этот прибор без остановки циркуляции во всей системе.
Чем горизонтальная ленинградка отличается от вертикальной?
Горизонтальная схема с верхней или нижней разводкой применяется на одном этаже и описывается как кольцевая магистраль, а вертикальная схема используется в домах с несколькими этажами, где труба проходит через стояки, обслуживающие каждый уровень отдельно.
