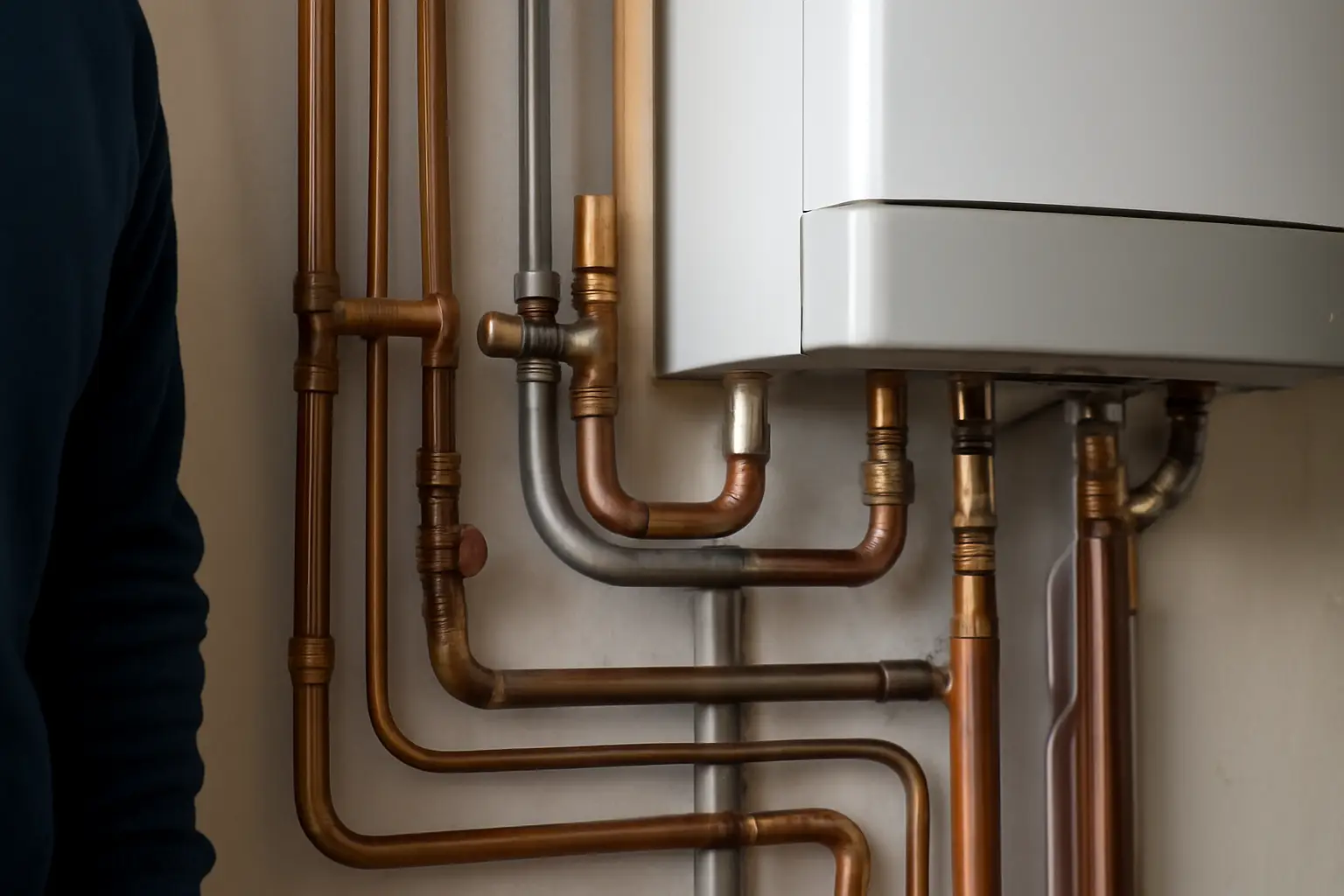

Обвязка газового котла: порядок монтажа и схемы
Обвязка газового котла — это соединение котла с системой отопления через краны, фильтр, насос и приборы безопасности так, чтобы систему можно было обслуживать без слива всей воды и без риска аварии. Итоговый результат: котёл стоит на двух отсечных кранах с американками, перед ним установлен грязевик, а вся арматура рассчитана на реальный диаметр труб системы.
С чего начать
- Паспорт и схема подключения конкретной модели котла — настенной или напольной
- Шаровые краны с американками — минимум два, для подачи и обратки
- Косой фильтр-грязевик
- Сгоны или американки для соединения с газовой трубой, паронитовые прокладки
- Сливной кран для нижней точки системы
- Циркуляционный насос, расширительный бак и группа безопасности — если это напольный котёл без встроенных узлов
Порядок монтажа
- Выбрать схему. Для одноконтурного газового котла есть три основных варианта: с естественной циркуляцией, с принудительной циркуляцией насосом и с бойлером косвенного нагрева для горячей воды. Схема определяет, какие узлы понадобятся дополнительно.
- Проверить, что уже встроено в котёл. В настенных моделях группа безопасности, циркуляционный насос и расширительный бак почти всегда стоят в корпусе. В напольных котлах эти элементы обычно отсутствуют, и их придётся монтировать снаружи.
- Установить отсечные краны. На подаче и обратке рядом с котлом ставят по шаровому крану с американкой. Это даёт возможность снять котёл на обслуживание или замену без слива всей системы.
- Поставить грязевик на обратке. Косой фильтр монтируют перед котлом, до отсечного крана или сразу после него, по ходу воды. Он защищает теплообменник от окалины и шлама из системы.
- Врезать сливной кран. Его выводят в нижней точке контура — обычно рядом с котлом или на обратной трубе перед фильтром. Через него систему сливают на зиму, при замене теплоносителя или ремонте.
- Подключить газовый подвод. Соединение с газовой трубой делают жёстким — сгоном или американкой с паронитовой прокладкой. Никакой фум-ленты, пакли или резиновых прокладок здесь быть не должно.
- Добавить насос, расширительный бак и группу безопасности для напольного котла. Если эти узлы не встроены, их ставят по ходу движения теплоносителя: группу безопасности — на выходе из котла до первого отсечного элемента, расширительный бак — на обратке, насос — так, как указано в паспорте конкретной модели.
- Подобрать диаметр труб при работе через гидрострелку. Если система собирается с гидрострелкой, трубы обвязки берут на 1–2 размера больше, чем выходы самой гидрострелки. Меньший диаметр создаёт лишнее гидравлическое сопротивление и снижает эффективность циркуляции.
- Проверить всё под давлением перед пуском газа. Систему заполняют водой, поднимают давление до рабочего и смотрят за герметичностью всех соединений минимум сутки, только после этого разрешается пуск газа специалистом газовой службы.
Частые ошибки и когда план не подходит
Самая распространённая ошибка — использование фум-ленты, пакли или резиновых прокладок на газовом подводе. Для газа нужен жёсткий монтаж со сгоном или американкой и паронитовой прокладкой, любая эластичная уплотнитель со временем даёт течь.
Вторая ошибка — экономия на отсечных кранах. Без двух кранов с американками любое обслуживание котла превращается в слив всей системы, а это лишние часы работы и риск завоздушить контур.
Третья ошибка — установка грязевика после котла, а не перед ним. Смысл фильтра теряется: теплообменник забивается раньше, чем сработает защита.
Если система собирается не по типовой схеме — например, с несколькими контурами отопления, тёплым полом и бойлером одновременно — минимального набора обвязки уже не хватит. В этом случае разводку и подбор всех узлов лучше доверить проектировщику или монтажной организации, а типовая схема из паспорта котла будет только отправной точкой.
План также не подходит впрямую для двухконтурных котлов с встроенным теплообменником ГВС: там порядок подключения линии горячей воды и обратный клапан задаёт производитель, и отступать от инструкции конкретной модели не стоит.
Частые вопросы
Нужна ли обвязка настенному котлу, если насос и бак уже встроены?
Да, минимальный набор — отсечные краны, грязевик и сливной кран — нужен в любом случае. Встроенные узлы снимают только часть задачи, а подключение к трубам системы всё равно требует внешней арматуры.
Можно ли обойтись без грязевика
Технически можно, но при первом отопительном сезоне в трубах остаётся окалина и стружка от монтажа, которая идёт прямо в теплообменник котла. Фильтр стоит недорого по сравнению со стоимостью чистки или замены теплообменника.
Чем отличается обвязка напольного котла от настенного
У напольного котла обычно нет встроенной группы безопасности, насоса и расширительного бака — их монтируют отдельно по схеме из паспорта. У настенного эти элементы почти всегда уже в корпусе, и внешняя обвязка ограничивается кранами, фильтром и сливом.
Какой диаметр труб выбрать для обвязки через гидрострелку
Ориентир — размер выходов самой гидрострелки плюс 1–2 позиции по стандартному ряду труб. Меньший диаметр создаёт избыточное сопротивление и мешает нормальной циркуляции между контурами.
