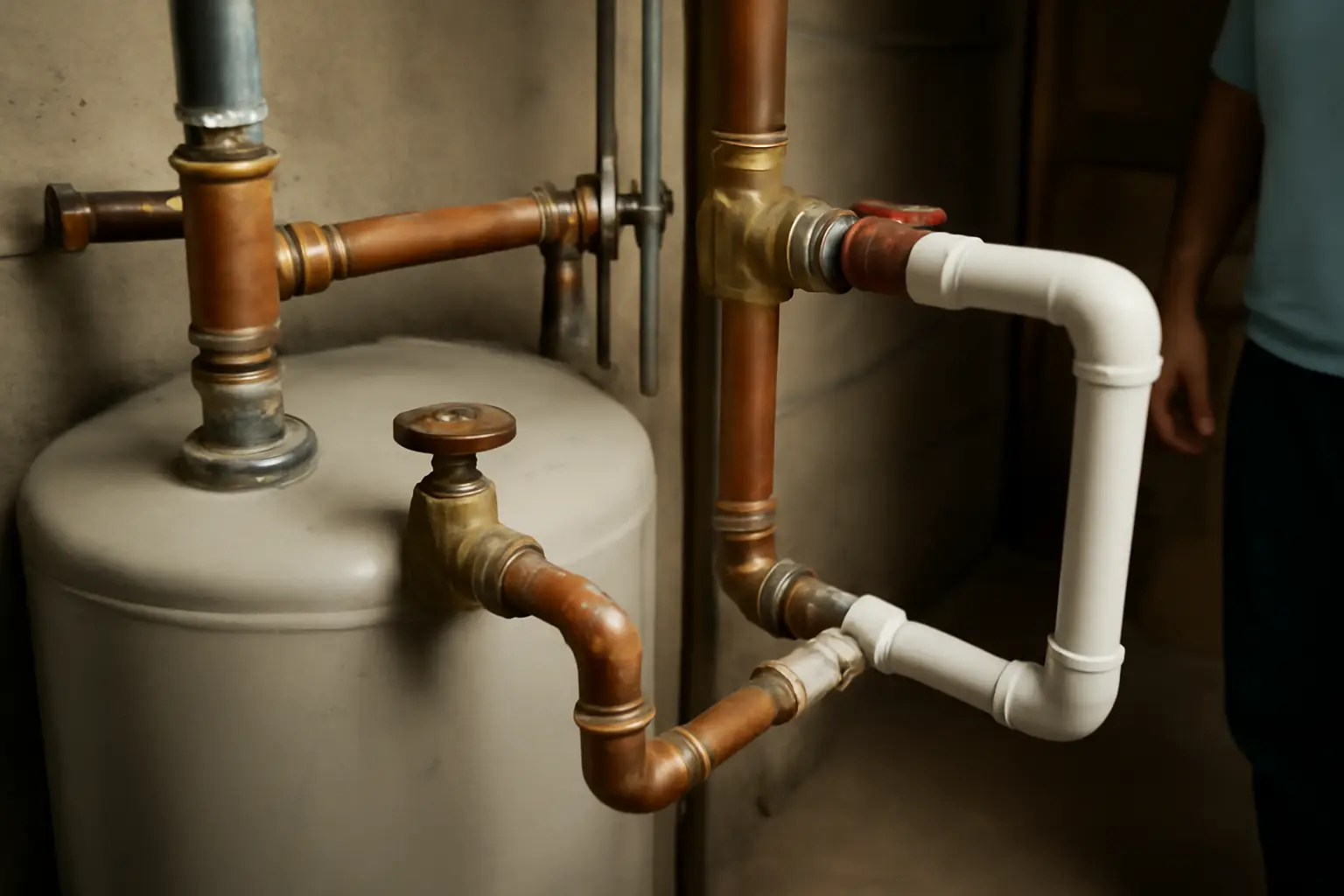

Обвязка бойлера косвенного нагрева: схемы и монтаж
Обвязка бойлера косвенного нагрева — это подключение его трубопроводов к системе отопления и к контуру горячего водоснабжения. В бытовых системах применяют одну из трёх схем: через трёхходовой клапан, через два циркуляционных насоса или через гидрострелку. Выбор схемы зависит от того, что уже установлено в котельной и сколько контуров нужно обслуживать одновременно.
Коротко:
- Приоритетная схема с трёхходовым клапаном управляется датчиком температуры на бойлере.
- Холодная вода подключается снизу, горячая — сверху, рециркуляция — примерно в центре обвязки.
- В обвязке нужны запорные краны, обратный клапан, фильтр-грязевик, циркуляционный насос, предохранительный клапан и расширительный бак.
- Частая ошибка — рециркуляция не в центре обвязки или подключённая мимо схемы.
Схема с трёхходовым клапаном
Это наиболее распространённый вариант для частного дома с одним котлом. Трёхходовой клапан ставят после циркуляционного насоса — его задача направить теплоноситель либо на отопление, либо на нагрев бойлера. Управляет клапаном датчик температуры, закреплённый на самом БКН: как только вода в бойлере остывает ниже заданного порога, клапан переключает поток теплоносителя на змеевик бойлера, и нагрев идёт в приоритетном режиме.
Приоритетность означает, что пока бойлер не нагреется до нужной температуры, отопление временно не получает теплоноситель или получает его в меньшем объёме. Для большинства домов это не критично: бойлер прогревается за 15-30 минут, и контур отопления не успевает заметно остыть.
Схема с двумя циркуляционными насосами
Здесь вместо клапана работают два насоса — один на контур отопления, второй на контур бойлера. Управляющая автоматика включает и отключает насосы в зависимости от показаний термодатчика на БКН. Схема получается несколько дороже из-за второго насоса, но проще в диагностике: если один узел встал, второй продолжает работать самостоятельно.
Такой вариант чаще выбирают, когда котёл уже рассчитан на несколько независимых контуров и в системе предусмотрена возможность параллельной работы насосов без взаимного влияния на гидравлику.
Схема с гидрострелкой
Гидрострелка нужна, когда в доме несколько контуров с разными расходами теплоносителя — например, тёплый пол, радиаторы и бойлер одновременно. Гидрострелка разделяет большой и малые контуры по давлению, и обвязка бойлера в этом случае подключается к одному из отводов стрелки как самостоятельный контур со своим насосом и клапаном.
Схема сложнее в проектировании и требует больше места в котельной, поэтому для одноконтурных систем без тёплого пола её обычно не используют — там достаточно клапана или второго насоса.
Расположение патрубков и порядок обвязки
Правильная ориентация патрубков соблюдается независимо от выбранной схемы: холодная вода подаётся снизу бойлера, горячая вода забирается сверху. Это связано с тем, что подогретая вода поднимается за счёт естественной конвекции, а холодная тяжелее и остаётся в нижней части бака.
Точку рециркуляции размещают примерно в центре обвязки бойлера, между верхним и нижним патрубками. Такое положение позволяет поддерживать более-менее равномерную температуру по всей высоте бака, не мешая ни забору горячей воды сверху, ни поступлению холодной снизу.
Если у конкретной модели бойлера нет отдельного выхода для линии рециркуляции, её допускают подключать к патрубку холодной воды на входе. Это компромиссный вариант, который применяют, когда конструкция бака не предусматривает третий отвод.
Обязательные элементы обвязки
Независимо от схемы, в обвязку бойлера косвенного нагрева входит стандартный набор оборудования: запорные краны на входе и выходе для обслуживания без слива всей системы, обратный клапан, чтобы теплоноситель не шёл в обратном направлении при отключении насоса, и фильтр-грязевик перед насосом для защиты от механических частиц.
Дополнительно ставят циркуляционный насос (если схема его предполагает отдельно от насоса основного контура), предохранительный клапан для сброса избыточного давления и расширительный бак, компенсирующий изменение объёма воды при нагреве. Отсутствие любого из этих элементов повышает риск аварийной ситуации или ускоренного износа бойлера.
Частые ошибки монтажа
Самая распространённая ошибка — рециркуляция подключена не по схеме, произвольно, без учёта её положения относительно верхнего и нижнего патрубков. Если линию рециркуляции завести не в центр обвязки, а ближе к одному из краёв, это нарушает температурное распределение внутри бака и снижает эффективность нагрева.
Вторая по частоте проблема — пропуск обратного клапана или фильтра-грязевика при монтаже "на скорую руку". Экономия на этих элементах на этапе установки почти всегда оборачивается более дорогим ремонтом насоса или клапана позже.
Третья ошибка — установка трёхходового клапана без циркуляционного насоса перед ним или в неправильном порядке относительно насоса. Клапан должен стоять именно после насоса по ходу теплоносителя, иначе управление потоком работает нестабильно.
Что выбрать на практике
Для типового частного дома с одним контуром отопления и одним бойлером логичнее выбрать схему с трёхходовым клапаном — она проще, дешевле и достаточно надёжна при правильном монтаже. Схема с двумя насосами оправдана, если хочется резервирования или систему уже проектировали с учётом раздельного управления контурами. Гидрострелка нужна там, где контуров больше двух и они сильно различаются по расходу.
В любом случае перед монтажом стоит свериться с паспортом конкретной модели бойлера: диаметры патрубков, наличие отдельного выхода под рециркуляцию и рекомендованное давление могут отличаться у разных производителей. Точные параметры для своей модели лучше уточнить в инструкции производителя или у сервисной организации, которая занимается монтажом отопительного оборудования.
