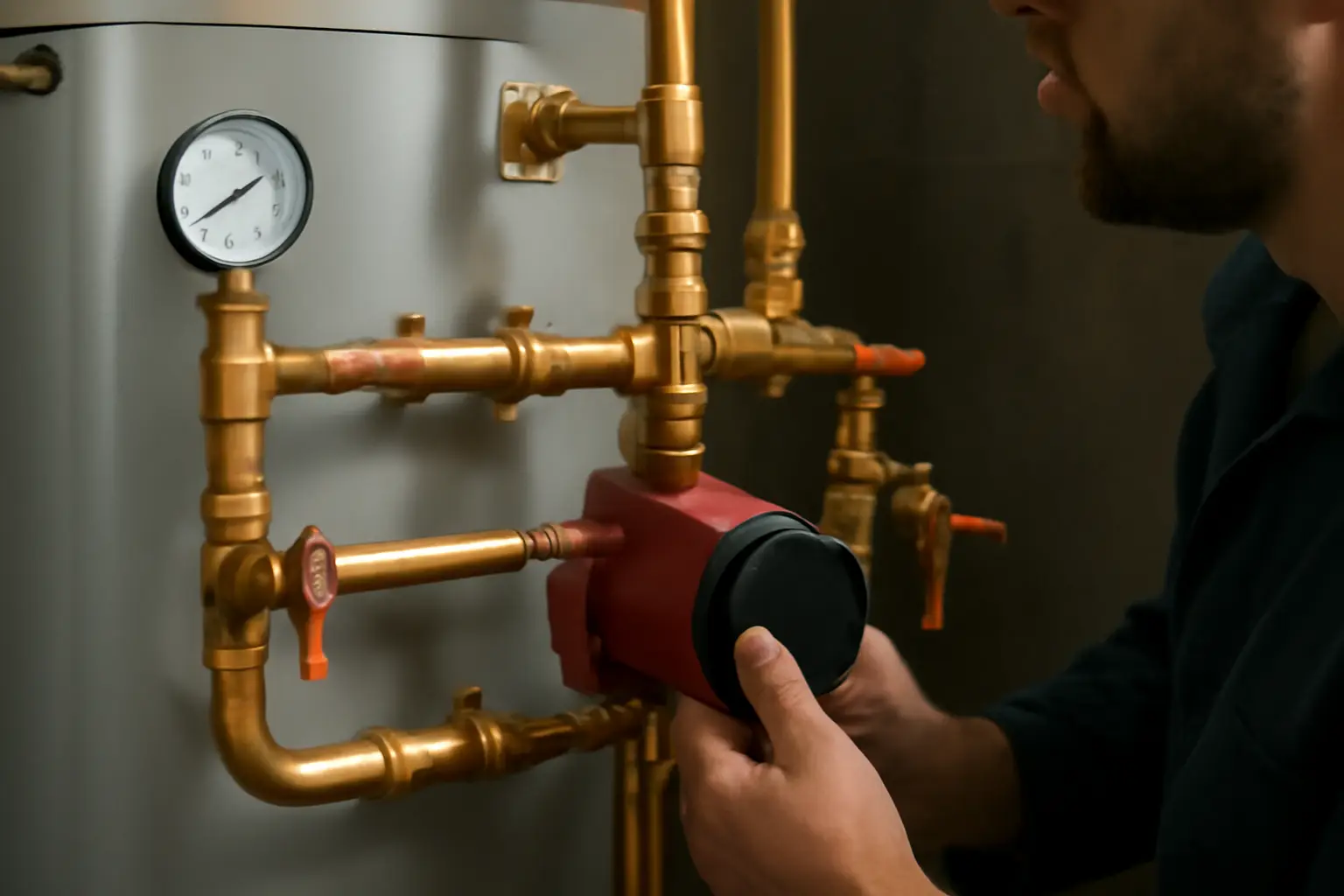

Обвязка бойлера косвенного нагрева с рециркуляцией: схема подключения
Обвязка бойлера косвенного нагрева с рециркуляцией собирается по одной и той же логике независимо от объёма бака: греющий контур от котла подключается к змеевику через насос и трёхходовой клапан, а на линию горячей воды врезается отдельный малый насос, который гоняет воду по кольцу до самых дальних точек разбора и обратно в бойлер. Это самый распространённый вариант для дома с несколькими ванными или с длинными разводками, потому что без рециркуляции горячая вода из дальнего крана идёт по трубе долго и вхолостую.
С чего начать
- Бойлер косвенного нагрева с двумя штуцерами для рециркуляции (обычно они уже предусмотрены производителем ниже верхнего патрубка ГВС)
- Циркуляционный насос малой мощности для контура ГВС — отдельный от насоса греющего контура котла
- Трёхходовой клапан или термостатический смесительный узел для приоритета ГВС
- Обратные клапаны — минимум два, на линию рециркуляции и на подачу от котла
- Балансировочный или шаровой кран для настройки расхода в контуре рециркуляции
- Термометры и манометр для визуального контроля
- Фитинги, полипропиленовые или медные трубы нужного диаметра, изоляция
Порядок монтажа
- Определите место установки бойлера так, чтобы патрубки рециркуляции были доступны для обвязки, а расстояние до самой дальней точки разбора воды было минимальным — это снижает нагрузку на насос рециркуляции.
- Подключите греющий контур: подачу от котла к нижнему штуцеру змеевика бойлера, обратку — от верхнего штуцера змеевика к обратной линии котла, через насос и трёхходовой клапан приоритета ГВС.
- Врежьте на линию холодной воды перед бойлером обратный клапан — он не даёт воде уходить назад в водопровод при работе насоса рециркуляции.
- Соберите линию горячей воды от верхнего патрубка бойлера к точкам разбора, оставляя после последнего смесителя отвод на трубу рециркуляции.
- На отводе рециркуляции установите циркуляционный насос, обратный клапан после насоса и балансировочный кран для регулировки расхода.
- Верните трубу рециркуляции к специальному штуцеру бойлера (не в змеевик и не в линию холодной воды) — большинство моделей косвенного нагрева имеют для этого отдельный вход в нижней трети бака.
- Установите термометры на подачу и обратку рециркуляции, чтобы контролировать разницу температур — обычно она не должна превышать 5–7 °C.
- Изолируйте все трубы контура рециркуляции по всей длине, включая участки в стенах и шахтах — без изоляции потери тепла делают контур бессмысленным.
- Настройте таймер или термостат насоса рециркуляции на работу в часы реального разбора воды, а не круглосуточно — это экономит электричество и продлевает срок службы насоса.
Когда эта схема не подходит и частые ошибки
Если в доме один санузел рядом с бойлером, рециркуляция не нужна вовсе — труба к крану короткая, вода не успевает остыть, а лишний насос только повышает счёт за электричество и добавляет точку возможной поломки. Рециркуляция оправдана там, где расстояние до дальней точки превышает 8–10 метров или разбор воды идёт из нескольких санузлов на разных этажах.
Частая ошибка — подключение трубы рециркуляции не в отдельный штуцер бойлера, а врезка в линию холодной воды на входе. В этом случае горячая вода из кольца рециркуляции подмешивается к холодной, и на выходе из крана вода становится тёплой вместо холодной даже при закрытом смесителе ГВС. Штуцер для рециркуляции у большинства баков расположен отдельно, чуть выше нижнего фланца, и в паспорте изделия обозначен отдельной буквой или значком — перед монтажом это стоит сверить со схемой производителя.
Вторая ошибка — насос рециркуляции работает без обратного клапана на своей линии. При остановке насоса горячая вода из бойлера может самотёком уходить через контур обратно, создавая паразитную циркуляцию и постоянные теплопотери даже в выключенном состоянии.
Третья ошибка — экономия на изоляции. Труба рециркуляции работает почти постоянно, и неизолированный участок в подвале или шахте отдаёт тепло воздуху, а не воде в кранах. За год это ощутимая доля перерасхода энергии на подогрев бойлера.
Ещё одна проблема — слишком мощный насос без балансировочного крана. Избыточный расход в контуре рециркуляции создаёт шум в трубах и неравномерный нагрев в разных точках разбора, если в доме несколько санузлов с разной длиной подводки.
Частые вопросы
Можно ли подключить рециркуляцию к обычному бойлеру без специального штуцера?
Технически да, через тройник на линии горячей воды рядом с баком, но тогда обратный поток рециркуляции смешивается с исходящей горячей водой прямо на выходе, а не заходит внутрь бака для равномерного прогрева. Это работает хуже штатной схемы и подходит только как временное решение.
Нужен ли отдельный насос для рециркуляции или можно использовать насос отопления?
Нужен отдельный, маломощный, рассчитанный на питьевую воду — насос греющего контура прокачивает теплоноситель котла и не подходит для контакта с водопроводной водой по материалам и производительности.
Как выбрать диаметр трубы для контура рециркуляции?
Для большинства частных домов достаточно трубы диаметром 16–20 мм — расход в контуре рециркуляции небольшой, это не магистраль подачи горячей воды к смесителям. Точный подбор зависит от длины кольца и мощности насоса, эти параметры указываются в инструкции к насосу.
Почему вода в контуре рециркуляции быстро остывает даже с изоляцией?
Чаще всего дело не в изоляции, а в слишком слабом насосе, который не создаёт достаточный расход по всему кольцу, либо в завоздушенности контура. Проверьте расход балансировочным краном и стравите воздух через воздухоотводчик в верхней точке трубы.
