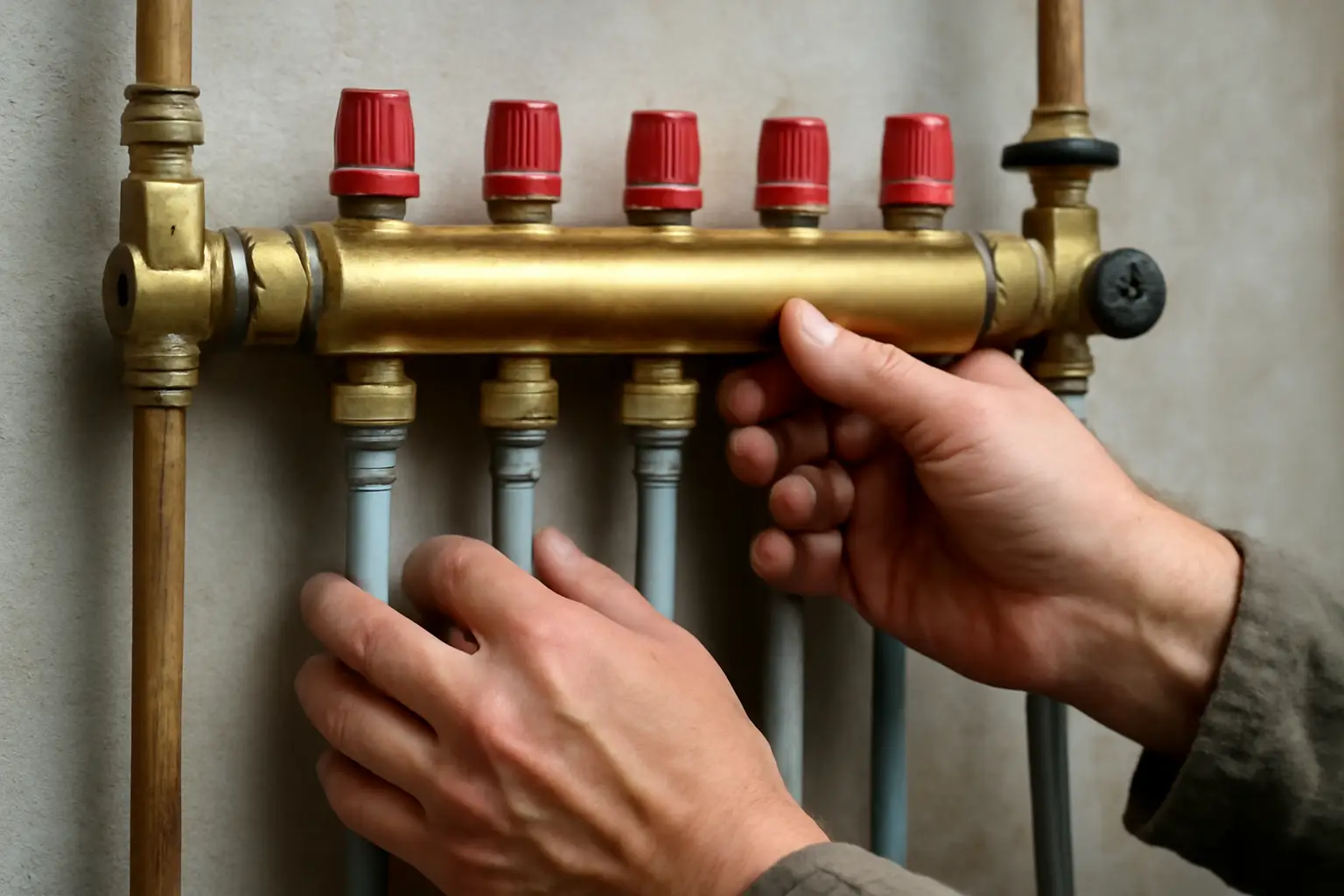

Как регулировать водяной теплый пол на гребенке
Регулировка водяного тёплого пола на гребёнке — это балансировка расхода теплоносителя по каждому контуру: расходомерными вентилями выставляют свой расход на каждой петле так, чтобы все участки пола прогревались равномерно, а не одинаково открытыми были все контуры без разбора. Дополнительно температуру подачи настраивают через смесительный узел, а не только расходом на гребёнке. Итоговый результат проверяют по температуре пола и разнице между подачей и обраткой.
От чего зависит настройка
Расход на каждом контуре зависит от длины петли, шага укладки трубы и площади помещения, которое она обслуживает. Длинный контур с большим гидравлическим сопротивлением требует иного расхода, чем короткая петля в маленькой комнате. Поэтому регулировка не сводится к одной цифре для всей гребёнки — каждый вентиль настраивается индивидуально, с оглядкой на остальные контуры.
Температура подачи тоже влияет на итоговый прогрев. Для тёплого пола она обычно держится в диапазоне 35–45 °C и настраивается смесительным узлом или термостатическими головками. Расходомеры на гребёнке распределяют уже подготовленный теплоноситель, а не задают его исходную температуру.
Рядом по теме: Как настроить водяной тёплый пол правильно: 7 шагов и способов.
Порядок действий
Перед регулировкой систему заполняют, стравливают воздух из каждого контура и проверяют герметичность соединений. Затем открывают все регулировочные вентили на гребёнке и запускают насос, часто — на минимальной скорости, чтобы избежать гидроударов и лишнего шума.
За базовый контур берут самый длинный: на нём выставляют максимальный или расчётный расход первым, остальные петли настраивают относительно него, постепенно прикрывая более короткие и менее нагруженные контуры. После изменения расходов системе дают время стабилизироваться — обычно от получаса до нескольких часов, — и только затем проверяют прогрев повторно, при необходимости подкручивая клапаны.
Контроль ведут по двум показателям: расходомерам на самой гребёнке и температуре поверхности пола или воздуха в помещениях. Ориентир по разнице температур между подачей и обраткой — около 5–7 °C для большинства контуров, встречается и более широкий допуск до 10 °C, но превышать его не рекомендуется — это обычно означает, что расход слишком мал для этой петли.
Вопросы и ответы
С чего начать регулировку, если гребёнка настраивается впервые
Сначала систему заполняют теплоносителем, удаляют воздух из каждого контура и проверяют, нет ли течей в соединениях. Только после этого открывают все вентили на гребёнке и включают насос на минимальной скорости. Настройку расходов начинают уже на работающей и стабильной системе, а не на этапе заполнения.
Какой контур регулировать первым
Первым открывают и настраивают самый длинный контур — на него задают максимальный или расчётный расход, поскольку у него наибольшее гидравлическое сопротивление. Остальные, более короткие петли, затем подстраивают относительно этого базового контура, слегка прикрывая их вентили.
Как понять, что расход на контуре выставлен верно
Ориентируются на показания расходомера на гребёнке и на температуру пола в обслуживаемом помещении. После любой корректировки клапана систему выдерживают некоторое время для стабилизации, а затем повторно проверяют прогрев. Если пол холоднее, чем в соседних комнатах, расход на этом контуре, скорее всего, недостаточен.
Почему один контур горячий, а другой холодный при одинаково открытых вентилях
Дело в разной длине и сопротивлении петель: короткий контур с меньшим сопротивлением забирает больше теплоносителя, если вентили не сбалансированы. Открытые «на глаз» одинаково клапаны почти всегда дают неравномерный прогрев. Решение — не одинаковое открытие всех вентилей, а индивидуальная настройка расхода для каждой петли.
Какую температуру подачи выставлять на смесительном узле
Обычно это диапазон 35–45 °C, конкретное значение зависит от покрытия пола, теплопотерь помещения и расчёта системы. Регулировка расхода на гребёнке решает задачу равномерности прогрева, но не заменяет настройку температуры подачи через смесительный узел или термостатические головки.
Какая разница между подачей и обраткой считается нормальной
Для большинства контуров стремятся удерживать разницу около 5–7 °C. В отдельных источниках допускается до 10 °C, но превышение этого порога обычно говорит о заниженном расходе на конкретной петле. Если разница стабильно выше нормы, вентиль на этом контуре нужно приоткрыть.
Что делать, если после настройки пол всё равно прогревается неравномерно
Стоит повторно проверить, полностью ли удалён воздух из каждого контура — воздушная пробка часто маскируется под проблему с расходом. Затем повторяют балансировку, снова беря самый длинный контур за ориентир. Если разница температур на выходе контуров не сходится даже после нескольких итераций, проверяют исправность расходомеров и работу насоса — возможно, его мощности не хватает на всю систему.
Как часто нужно перенастраивать гребёнку после первичной балансировки
Если система не менялась — не добавлялись контуры, не менялось покрытие пола — повторная регулировка обычно не требуется. Проверку целесообразно делать в начале каждого отопительного сезона, а также при появлении заметной неравномерности прогрева или после ремонтных работ на трубопроводах.
