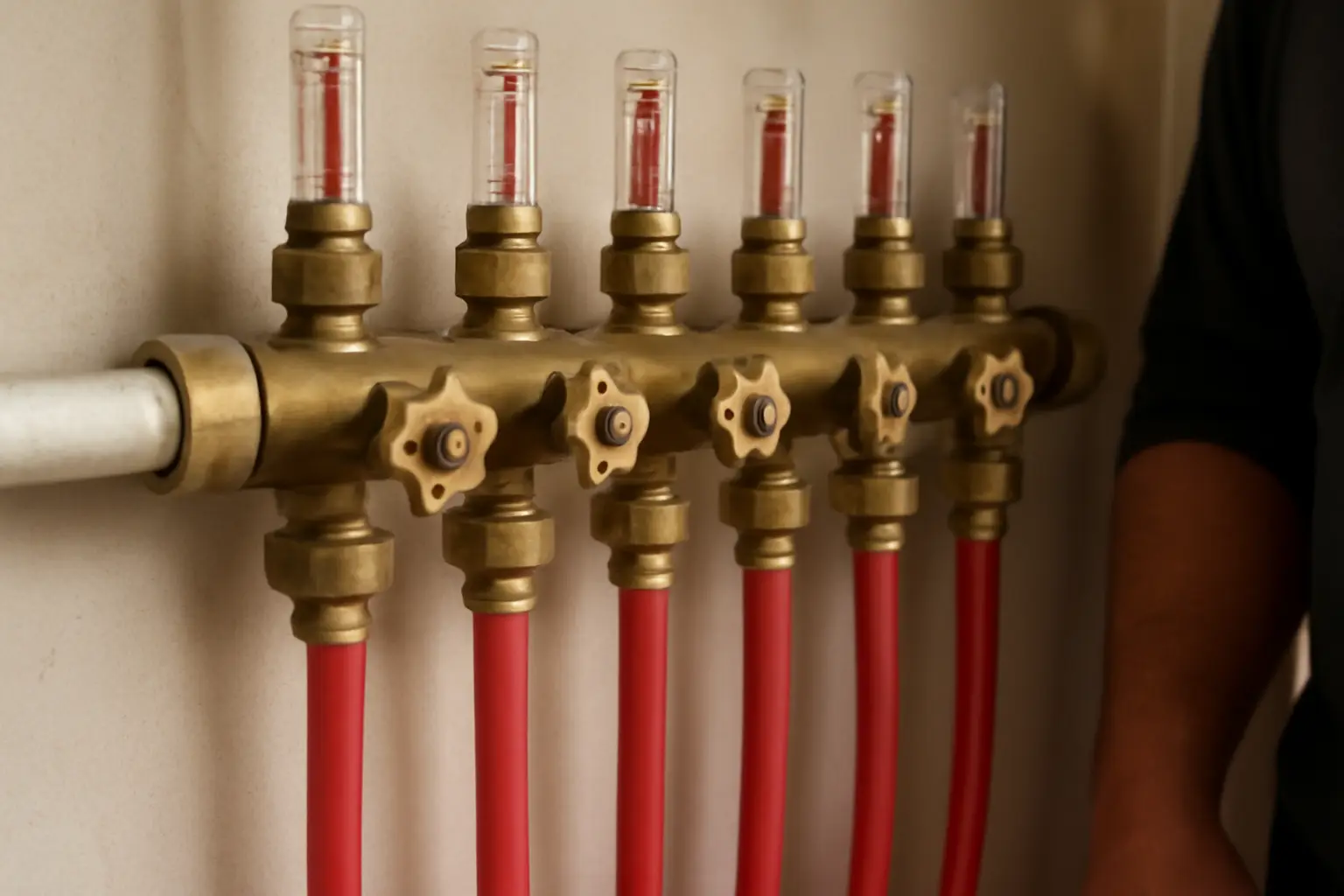

Регулировка теплого пола на гребенке с расходомерами
Регулировка теплого пола на гребенке с расходомерами заключается в том, чтобы выставить на каждом контуре расход теплоносителя, пропорциональный его длине или тепловой нагрузке, а не одинаковый для всех петель.
Ниже описан порядок действий, применимый к большинству коллекторов с встроенными расходомерами — независимо от производителя принцип регулировки один и тот же.
С чего начать
- Схема разводки контуров с указанием длины каждой петли или проектной тепловой нагрузки
- Доступ к гребенке и работающий циркуляционный насос
- Время на наблюдение за показаниями — от 20 минут до нескольких часов
- Отвертка или ключ для регулировочных клапанов, если они не оснащены удобной рукояткой
Порядок регулировки
- Открыть полностью все клапаны на гребенке и запустить циркуляционный насос, чтобы система вышла на рабочий режим.
- Дать системе поработать примерно 10–20 минут для первичной стабилизации показаний расходомеров — сразу после запуска цифры на поплавках могут скакать и не отражают реальную картину.
- Определить самый длинный контур на схеме разводки и взять его за отправную точку — остальные петли будут настраиваться относительно него.
- Оставить клапан самого длинного контура полностью открытым или близким к этому положению, зафиксировав его текущий расход как базовый.
- Перейти к более коротким или менее нагруженным контурам и прикрывать их клапаны по часовой стрелке, снижая расход, — чем короче петля, тем сильнее её нужно прижать относительно базового контура.
- Если требуется увеличить расход на каком-то контуре, клапан поворачивают против часовой стрелки — это увеличивает поток теплоносителя через петлю.
- После настройки каждого контура выдержать паузу и снова свериться с показаниями расходомеров: система реагирует не мгновенно, изменение на одном клапане слегка сдвигает баланс на соседних.
- Повторить корректировку по кругу, пока расходы на всех петлях не станут пропорциональны их длине или нагрузке согласно проектной схеме.
- Зафиксировать финальные положения клапанов и через несколько часов работы проверить равномерность нагрева пола на ощупь или по показаниям термометров в разных зонах.
Частые ошибки и когда план не работает
Самая распространенная ошибка — выставить одинаковый расход на всех контурах гребенки. Это интуитивно кажется правильным, но приводит к перегреву коротких петель и недогреву длинных: короткий контур получает теплоноситель избыточно быстро, а длинный не успевает прогреться на всем протяжении. Правильная логика — не равенство расходов, а их пропорциональность длине или нагрузке каждой петли.
Если после нескольких циклов корректировки показания расходомеров продолжают "гулять" и не стабилизируются, вероятная причина — воздух в системе. В этом случае регулировку откладывают до полного удаления воздуха через воздухоотводчики на гребенке и в контурах.
Когда один контур упорно не набирает нужный расход даже при полностью открытом клапане, а остальные забирают на себя избыточный поток, стоит проверить, не пережат ли трубопровод где-то по трассе, и не занижена ли производительность насоса относительно суммарной нагрузки всех петель.
Если проектных данных о длине контуров нет и восстановить схему разводки невозможно, ориентируются на площадь помещений, которые обслуживает каждый контур: чем больше площадь, тем выше должен быть расход теплоносителя на этой петле.
Частые вопросы
Как понять, какой контур самый длинный, если схемы разводки нет?
Можно ориентироваться на показания расходомера при полностью открытых клапанах: при одинаковом сопротивлении арматуры более длинный контур обычно показывает меньший расход при прочих равных условиях. Более надежный способ — обратиться к документации на систему или к организации, которая монтировала теплый пол.
Сколько времени занимает полная балансировка гребенки?
Первичная настройка занимает от получаса до нескольких часов, включая паузы на стабилизацию показаний после каждой корректировки. Точная тонкая балансировка с проверкой равномерности прогрева помещений может растянуться на сутки, поскольку пол реагирует на изменение расхода не сразу.
Нужно ли повторять регулировку после отопительного сезона?
Если конфигурация системы и клапаны не менялись, повторная балансировка обычно не требуется при новом запуске. Проверку показаний расходомеров стоит провести после длительного простоя или после любых работ с трубопроводами и арматурой.
Можно ли регулировать контуры без расходомеров, только по температуре?
Такой способ менее точен и требует больше времени, поскольку температура на выходе зависит не только от расхода, но и от теплопотерь помещения. Расходомеры дают прямое числовое значение потока, что упрощает пропорциональную настройку контуров относительно друг друга.
