Правильное подключение бойлера держится на трёх вещах: обвязка по воде через тройник, кран и предохранительный клапан, отдельная электролиния с УЗО и заземлением, и заполнение бака без воздуха перед первым включением. Если разбираться в деталях не хочется — берите прямую схему подключения к водопроводу, которую рекомендуют производители, и отдельный автомат с УЗО на электрике. Это закрывает большинство рисков. Дальше — по пунктам, что и почему делают именно так.

Подключение к водопроводу

Тройник, кран и предохранительный клапан

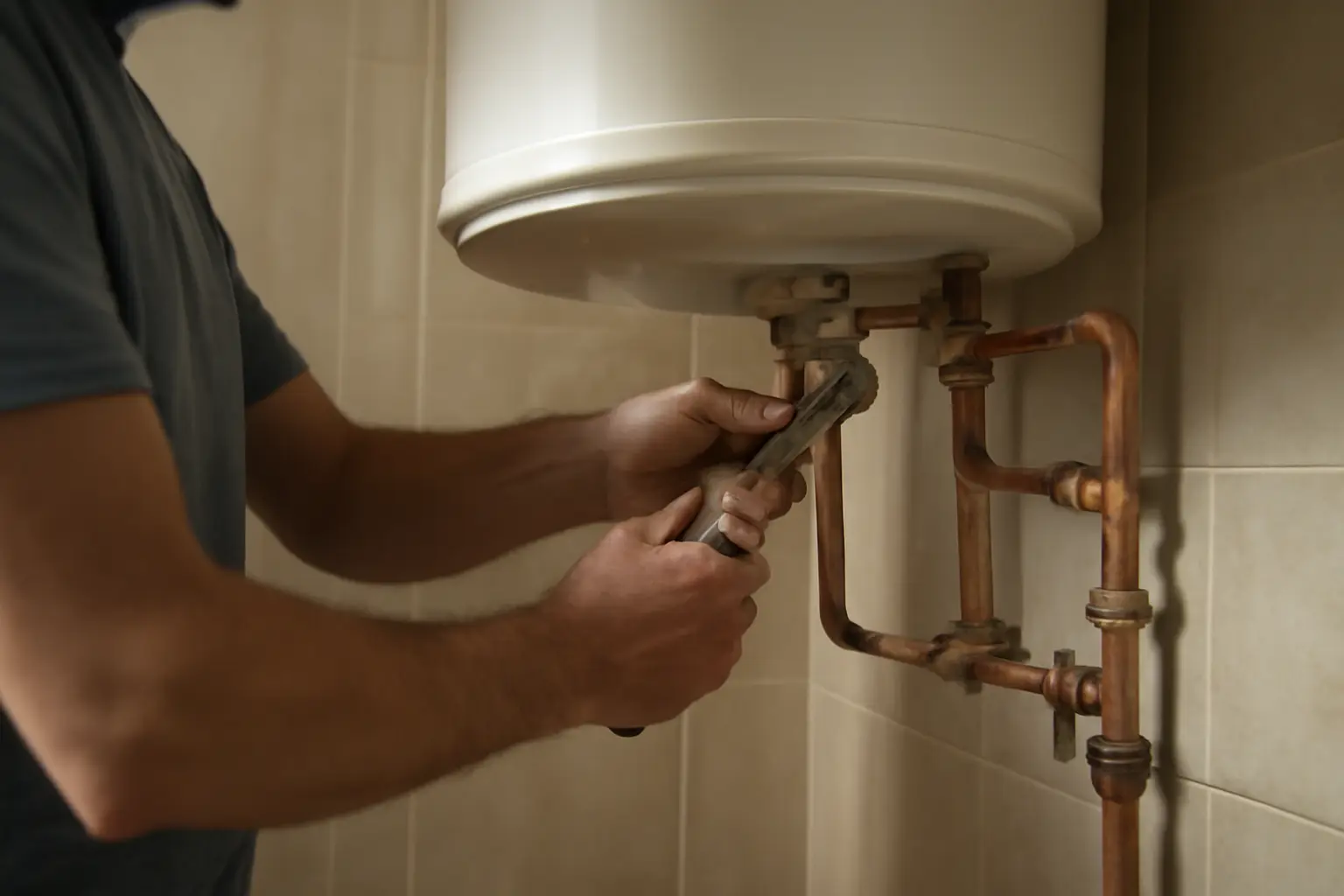

На входе холодной воды в бойлер ставят тройник 1/2 дюйма. Рядом с ним монтируют шаровой кран — он даёт возможность перекрыть воду на бойлер без перекрытия всего стояка. Отдельно, на этой же линии, обязательно устанавливают предохранительный клапан. Его стрелка на корпусе должна смотреть в сторону водонагревателя, а не от него — если перепутать направление, клапан не будет сбрасывать избыточное давление при нагреве воды, и это прямая дорога к протечке или разрыву бака.

Этот узел — не опция, а обязательная часть обвязки. Клапан ставят потому, что вода при нагреве расширяется, а закрытая система (кран на входе перекрыт) не даёт этому расширению уйти никуда, кроме как через предохранительный клапан.

Первое заполнение бака

Перед тем как включать бойлер в сеть, его нужно заполнить водой и выгнать оттуда воздух. Порядок такой: сначала перекрывают горячую воду на стояке, затем открывают кран горячей воды на ближайшем к бойлеру смесителе, и только после этого подают холодную воду в сам бойлер. Вода начнёт вытеснять воздух из бака через открытый смеситель. Ждут, пока из крана пойдёт ровная струя без всплесков и шипения — это и есть признак того, что воздух вышел, а бак заполнен полностью.

Если включить нагрев при частично заполненном баке или с воздушной пробкой, нагревательный элемент может работать «в сухую» и сгореть в первые же минуты. Поэтому эту последовательность не сокращают и не меняют порядок действий.

Прямая схема вместо произвольной обвязки

Производители в инструкциях настаивают на прямой схеме подключения к водоснабжению, а не на произвольной обвязке из подручных фитингов. Прямая схема — это когда тройник, кран и клапан стоят в том порядке и с тем взаимным расположением, что указано в паспорте конкретной модели. Смысл в том, чтобы снизить количество ошибок при монтаже: чем меньше самодеятельности в порядке элементов, тем меньше шанс поставить клапан в обратную сторону или забыть кран.

Если в паспорте бойлера есть готовая схема обвязки — её и повторяют буквально, без «улучшений». Отклонения от заводской схемы обычно не дают выигрыша, но повышают риск протечки или сбоя клапана.

Электрическое подключение

Отдельная линия от щитка

Бойлер — прибор с высокой мощностью и постоянным контактом с водой, поэтому подключать его через удлинитель или общую розеточную группу не стоит. Правильная схема — отдельная линия прямо от распределительного щита: щит → автоматический выключатель → УЗО → розетка с заземляющим контактом → бойлер. Такая цепочка защищает и от короткого замыкания, и от утечки тока на корпус, что особенно критично именно для водонагревателей.

Отдельная линия также снимает нагрузку с общей проводки в доме: бойлер потребляет заметный ток при нагреве, и если он «сидит» на одной линии с другими приборами, автомат может срабатывать без видимой причины.

Кабель и сечение провода

Для подключения бойлера чаще всего используют трёхжильный кабель: фаза подключается на клемму L, ноль — на N, заземление — на PE или напрямую на корпус прибора. В одной из инструкций к бойлеру указана конкретная связка: кабель сечением 3×2,5 мм² и автоматический выключатель на 16 А. Это ориентир, а не универсальное правило для любой модели — точное сечение кабеля и номинал автомата зависят от мощности конкретного бойлера, и эти цифры лучше проверять в паспорте прибора или у сервисной организации, которая будет делать монтаж.

Экономить на сечении провода не стоит: тонкий кабель греется под нагрузкой, а нагрев изоляции со временем приводит к её разрушению.

Заземление и розетка

Розетка для бойлера должна иметь заземляющий контакт, и этот контакт должен быть реально подключён к контуру заземления, а не просто присутствовать декоративно. Заземление отводит ток на корпус в случае повреждения нагревательного элемента или пробоя изоляции — без него человек, прикоснувшийся к корпусу бойлера, может получить удар током. Это единственная линия защиты, которая работает даже если УЗО почему-то не сработало вовремя.

Ошибки, которые допускают чаще всего

Подключение без заземления

Самая распространённая и самая опасная ошибка — розетка без заземляющего контакта или заземление, которое никуда не подключено. Внешне бойлер работает нормально, разница проявляется только при аварии — а именно тогда защита и должна сработать.

Обвязка без предохранительного клапана

Вторая по частоте ошибка — экономия на предохранительном клапане или его установка с обратным направлением стрелки. Клапан стоит недорого по сравнению с последствиями его отсутствия: при нагреве замкнутого объёма воды давление растёт, и куда оно уйдёт без клапана — вопрос везения, а не физики.

Общая линия без отдельной защиты

Третья типичная ошибка — подключение бойлера в обычную розетку общей группы, без отдельного автомата и УЗО. Такая схема прямо противоречит рекомендациям производителей и оставляет прибор без защиты от утечки тока именно там, где эта защита нужнее всего — во влажном помещении рядом с водой.

Все три ошибки объединяет одно: они не мешают бойлеру включиться и греть воду. Проблема проявляется не сразу, а при поломке нагревательного элемента, скачке давления в сети или случайном контакте с водой на полу. Поэтому проверять обвязку и электрику лучше на этапе монтажа, а не по факту неисправности.
