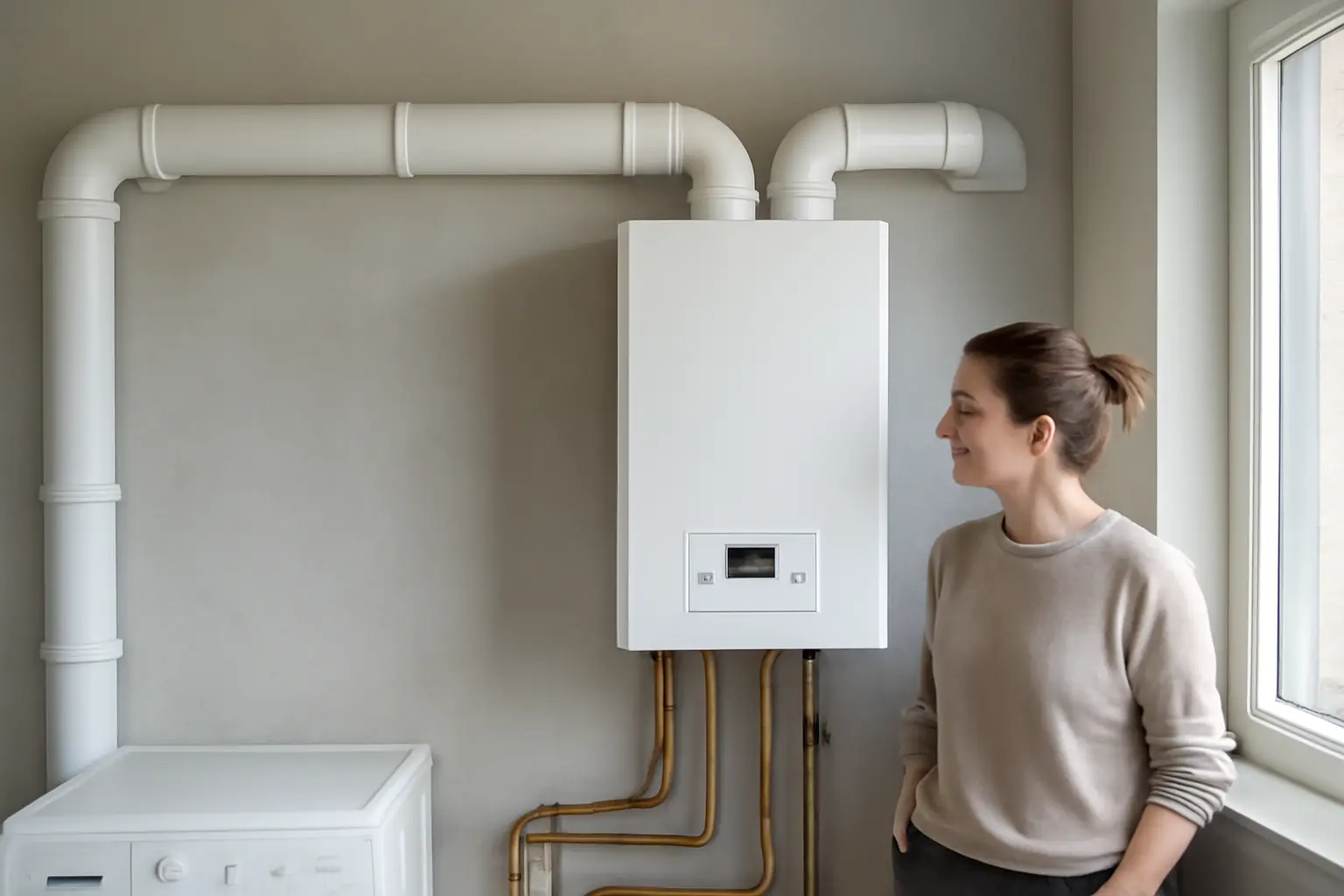

Вентиляция в частном доме для газового котла
Вентиляция в частном доме для газового котла должна обеспечивать постоянный приток свежего воздуха для горения топлива и удаление продуктов сгорания, при этом требования различаются в зависимости от типа камеры сгорания котла: для открытой камеры расчёт ведётся на трёхкратный воздухообмен в час, для закрытой в ряде случаев достаточно однократного.
Коротко:
- Приток воздуха организуют через нижнюю часть помещения, вытяжку — через верхнюю, чтобы удалять нагретые газы естественным путём.
- Норма приточных отверстий — 8 кв. см на 1 кВт мощности котла при заборе воздуха с улицы, 30 кв. см на 1 кВт при подаче из смежных помещений.
- Для котлов до 30 кВт допускается естественная вентиляция через отверстие 100–150 мм на высоте 250–300 мм от пола.
- Вентиляция котельной должна быть отдельной системой, не связанной с общедомовой вентиляцией.
Почему котлу нужен отдельный воздухообмен
Газ при горении расходует кислород и образует продукты сгорания — углекислый газ, оксиды азота, водяной пар. Если помещение герметично, кислород быстро выгорает, горение становится неполным, а в воздухе накапливается угарный газ. Вентиляция решает две задачи одновременно: подаёт свежий воздух для поддержания правильного горения и выводит наружу отработанные газы, которые не полностью уходят через дымоход.
Расчёт трёхкратного воздухообмена в час для котлов с открытой камерой сгорания означает, что весь объём воздуха в помещении должен обновляться три раза за час. Это существенно превышает нормы для жилых комнат и объясняется тем, что открытая камера забирает воздух непосредственно из помещения котельной, а не с улицы через отдельный канал.
Отличия для открытой и закрытой камеры сгорания
Котёл с открытой камерой сгорания забирает воздух для горения из помещения, где установлен, и выводит продукты сгорания через дымоход за счёт естественной тяги. Такая схема требует более интенсивного воздухообмена — трёхкратного в час, — потому что каждый цикл горения выжигает кислород из общего объёма комнаты.
Котёл с закрытой камерой сгорания (турбированный, с коаксиальным дымоходом) забирает воздух с улицы напрямую по отдельному каналу и туда же выводит продукты сгорания принудительно, с помощью вентилятора. Поскольку воздух для горения не расходуется из объёма помещения, требования к общему воздухообмену комнаты мягче — в одном из источников указано, что для таких котлов достаточно однократного воздухообмена в час. Тем не менее помещение всё равно должно проветриваться, поскольку котёл выделяет тепло и требует вентиляции самого пространства, а не только контура горения.
Как организовать приток и вытяжку
Классическая схема — приток снизу, вытяжка сверху. Холодный воздух с улицы или из смежного помещения поступает через решётку или канал в нижней части стены котельной, а нагретые продукты сгорания и тёплый воздух уходят через вытяжное отверстие или канал в верхней части помещения, часто под потолком.
Расположение притока на высоте 250–300 мм от пола применяется для небольших котлов мощностью до 30 кВт при устройстве естественной вентиляции через отверстие диаметром 100–150 мм в стене или в двери. Такая схема проще монтировать, но она рассчитана на компактные котельные с небольшой тепловой нагрузкой; для более мощных установок обычно требуется расчёт сечения канала по формуле, а не типовое отверстие.
Расчёт сечения приточных отверстий
Норма 8 кв. см на 1 кВт мощности котла применяется, если воздух забирается непосредственно с улицы через отдельный канал или решётку в наружной стене. Например, для котла мощностью 24 кВт минимальное сечение притока составит около 192 кв. см, что примерно соответствует круглому каналу диаметром 16 см или прямоугольной решётке сопоставимой площади.
Если воздух подаётся не напрямую с улицы, а из смежного отапливаемого помещения — например, коридора или подсобки, — норма увеличивается до 30 кв. см на 1 кВт, поскольку сам смежный объём не гарантирует такого же интенсивного обновления воздуха, как прямой канал наружу. Для того же котла на 24 кВт это даст около 720 кв. см — площадь, которую сложно уместить в одно небольшое отверстие, и на практике устраивают решётку в двери или в перегородке большей площади либо несколько отверстий.
Почему котельная нуждается в отдельной вентиляции
Смешивать вентиляцию котельной с общедомовой системой не рекомендуется. Если вытяжной канал котельной подключён к общей системе вентиляции дома, продукты сгорания и запах газа при утечке могут распространяться по другим помещениям. Кроме того, общая вентиляция рассчитывается на другие нормы воздухообмена — для жилых комнат они существенно ниже, чем требуется для котельной с открытой камерой сгорания, и общий канал просто не обеспечит нужного трёхкратного обновления воздуха именно в котельной.
Отдельный канал также упрощает диагностику: если в доме появляется запах гари или повышается влажность, легче понять, что причина — в котельной, а не в общей вытяжке кухни или ванной. При проектировании отдельного дома с газовым котлом закладывать отдельный вентиляционный канал для котельной проще на этапе строительства, чем переделывать готовую систему.
От чего меняется требуемая схема вентиляции
Тип камеры сгорания — главный фактор: открытая камера требует трёхкратного воздухообмена и постоянного притока значительного объёма воздуха, закрытая обходится однократным обменом и собственным каналом забора с улицы. Мощность котла напрямую определяет сечение приточных отверстий по норме 8 или 30 кв. см на 1 кВт — чем мощнее котёл, тем больше площадь притока.
Расположение котельной также влияет на решение: если помещение примыкает к наружной стене, проще сделать прямой приток с улицы с меньшей нормой площади (8 кв. см/кВт); если котельная находится в глубине дома без выхода наружу, приходится брать воздух из смежных помещений с увеличенной нормой (30 кв. см/кВт) или прокладывать отдельный воздуховод через несколько помещений. Объём самого помещения котельной и высота потолков определяют, насколько легко достичь нужного трёхкратного обмена — в маленькой комнате с низким потолком физически проще прогнать нужный объём воздуха, чем в большом гараже-котельной.
Типичные ошибки при устройстве вентиляции
Часто вентиляционное отверстие закрывают решёткой с слишком мелкой сеткой или декоративной накладкой, которая снижает реальное проходное сечение вдвое-втрое по сравнению с расчётным. В результате формально отверстие есть, а воздухообмен не соответствует норме.
Другая распространённая ошибка — подключение вытяжки котельной к общему стояку вентиляции дома без отдельного канала, что нарушает принцип изолированности системы. Также нередко забывают про сезонность: зимой при закрытых окнах и утеплённом доме естественный приток воздуха в дом в целом снижается, и если вентиляция котельной частично зависела от неплотностей в доме, зимой воздухообмен может упасть ниже нормы даже при формально достаточном сечении отверстий.
Ошибкой считается и установка котла с открытой камерой сгорания в герметичном помещении без отдельного притока — например, в утеплённой пристройке с пластиковыми окнами и плотной дверью, где естественная инфильтрация воздуха практически нулевая. В таких условиях трёхкратный воздухообмен нельзя обеспечить без принудительной механической вентиляции с вентилятором.
Практический вывод
При выборе котла с открытой камерой сгорания нужно закладывать более серьёзную вентиляцию — с трёхкратным воздухообменом, притоком снизу и вытяжкой сверху, отдельным каналом, не связанным с общедомовой системой. Котёл с закрытой камерой сгорания снижает требования к вентиляции самого помещения, но не отменяет необходимость отдельного канала забора воздуха с улицы для горения.
Сечение приточных отверстий стоит рассчитывать по мощности котла — 8 кв. см на 1 кВт для прямого притока с улицы или 30 кв. см на 1 кВт для притока из смежных помещений, — а не ограничиваться минимальным отверстием «на глаз». Для котлов мощностью до 30 кВт допустима упрощённая схема с отверстием 100–150 мм на высоте 250–300 мм от пола, но при большей мощности или нестандартной планировке котельной расчёт вентиляции и подбор сечения каналов лучше уточнить в проектной организации или по паспорту конкретной модели котла.
