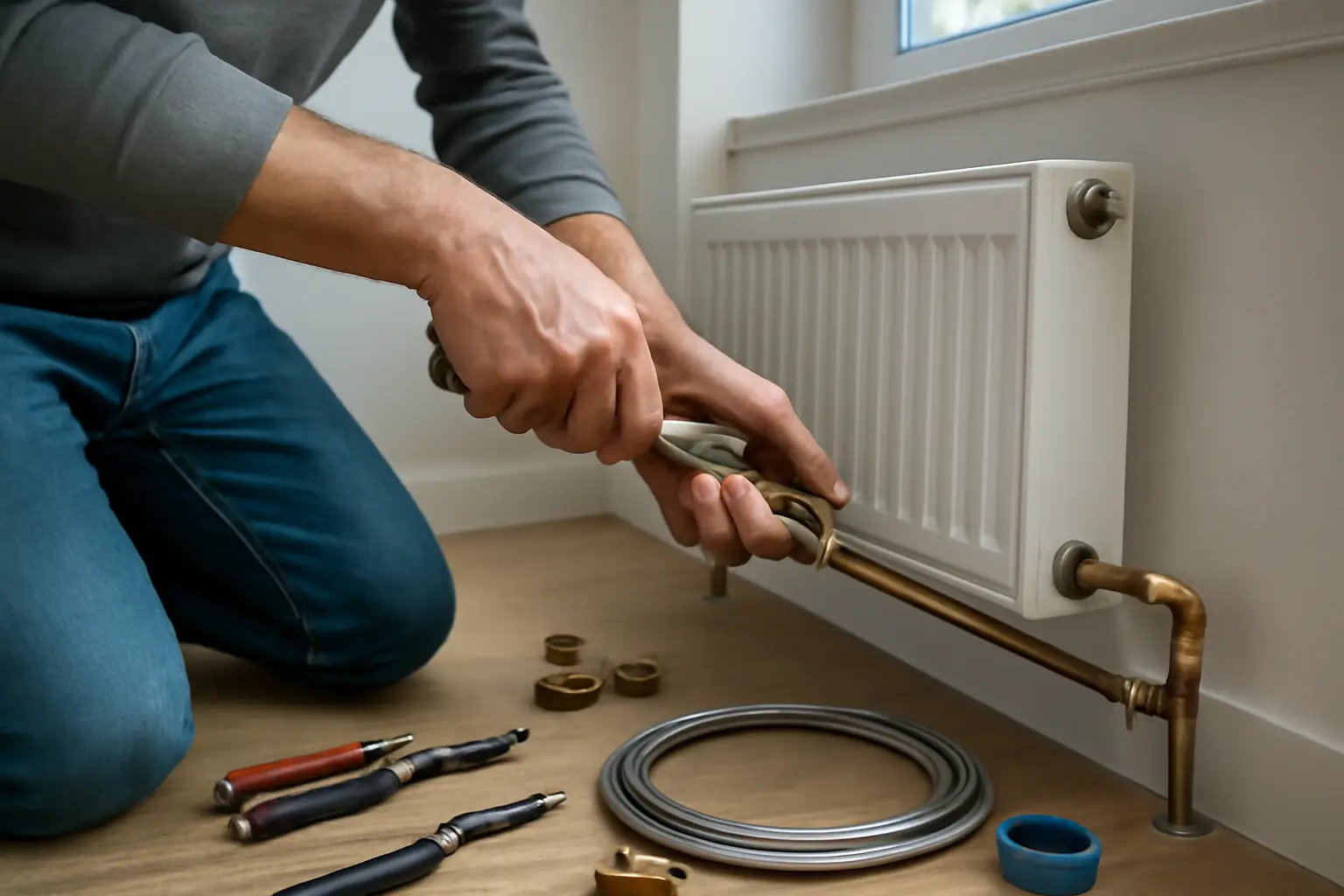

Подключение радиатора отопления
Подключение радиатора отопления — это способ врезки прибора в систему, который определяет, как теплоноситель движется через секции. От выбранной схемы зависит равномерность прогрева и теплоотдача батареи. На практике применяют три основных варианта: боковое, диагональное и нижнее подключение, а в однотрубных системах встречается ещё и нижняя подача.
От чего зависит выбор схемы
Диагональное подключение считается самым эффективным способом: подача идёт в верхний патрубок с одной стороны радиатора, обратка выходит из нижнего патрубка с противоположной стороны. Такое расположение заставляет теплоноситель пройти через весь прибор, поэтому прогрев получается максимально равномерным по всей площади секций.
Боковое одностороннее подключение — самый распространённый вариант в квартирах, особенно для коротких батарей. Подача и обратка находятся с одной стороны радиатора, что упрощает разводку труб. КПД такой схемы составляет 95–97%, разница с диагональным подключением заметна в основном на длинных радиаторах с большим количеством секций.
Нижнее подключение выбирают, когда нужно скрыть коммуникации — например, спрятать трубы в пол или в стену. Патрубки подачи и обратки расположены снизу радиатора, что даёт эстетичный внешний вид без открытых стояков. Плата за это — более низкий КПД, 88–90%, из-за чего верхняя часть радиатора прогревается слабее нижней.
Что учесть перед монтажом
Перед установкой радиатор размечают на стене, крепят на кронштейны и выравнивают по уровню — перекос даже в несколько миллиметров влияет на циркуляцию воздуха внутри прибора и может вызвать завоздушивание. Подключение выполняют через футорки с американками — разъёмными резьбовыми соединениями, которые позволяют снять радиатор без демонтажа всей обвязки.
На входе обычно устанавливают терморегулятор для управления температурой, на выходе — шаровой кран для перекрытия потока при обслуживании. Сверху со стороны, противоположной подаче, ставят кран Маевского для выпуска воздуха. После завершения монтажа систему опрессовывают — проверяют под давлением на герметичность всех соединений, прежде чем запускать в постоянную эксплуатацию.
Вопросы и ответы
Какая схема подключения радиатора самая эффективная
Диагональная. Теплоноситель входит сверху с одной стороны и выходит снизу с противоположной, проходя через весь объём радиатора. Это обеспечивает наиболее равномерный прогрев по сравнению с боковым и нижним подключением, особенно на длинных батареях с большим числом секций.
Можно ли подключать короткий радиатор по диагональной схеме
Технически можно, но смысла в этом немного. На коротких батареях боковое одностороннее подключение даёт близкий результат — КПД 95–97% против максимальных показателей диагональной схемы, а монтаж при этом проще и дешевле. Диагональ оправдана на радиаторах с большим количеством секций, где разница в прогреве заметна на глаз.
Почему нижнее подключение хуже бокового по КПД
При нижнем подключении оба патрубка находятся в нижней части радиатора, и часть теплоносителя проходит по короткому пути, не поднимаясь до верхних секций. Из-за этого верх прибора прогревается слабее, а общий КПД схемы составляет 88–90% против 95–97% у бокового подключения. Разница ощутима на радиаторах большой высоты.
Как понять, где подача и где обратка при нижнем подключении
Нужно смотреть на маркировку патрубков радиатора: буква «L» или стрелка, направленная вверх, обозначают подачу. Если маркировки нет, у большинства моделей правая труба (если смотреть на радиатор лицом) — это подача, левая — обратка. Перепутанное подключение не выведет систему из строя, но снизит эффективность прогрева.
Зачем нужны футорки с американками при монтаже
Футорки с американками — это переходники с разъёмным резьбовым соединением, через которые радиатор подключают к трубам отопления. Они позволяют снять прибор для промывки, ремонта или замены без демонтажа всей обвязки и без слива теплоносителя из всей ветки системы. Это стандартный элемент монтажа независимо от выбранной схемы подключения.
Что будет, если не поставить кран Маевского
Без крана Маевского воздух, скопившийся в верхней части радиатора, не получится удалить, и прибор будет прогреваться неравномерно — сверху останется холодная зона. Такая ситуация особенно вероятна после запуска системы, ремонта или замены радиатора, когда в трубах и секциях остаётся воздух. Кран устанавливают сверху со стороны, противоположной подаче теплоносителя.
Обязательно ли делать опрессовку после установки радиатора
Да, опрессовка — проверка системы под давлением — выявляет протечки в резьбовых соединениях и стыках до того, как систему заполнят теплоносителем и запустят в постоянную работу. Пропуск этого этапа повышает риск того, что скрытая протечка проявится уже после отделочных работ, когда доступ к трубам будет закрыт. В многоквартирных домах опрессовку системы отопления обычно проводит управляющая организация по графику, а подключение отдельного радиатора проверяют дополнительно.
