Твердотопливный котел своими руками: 6 вариантов конструкции

Обновлено 2 сентября 2026 г. · Газовые котлы

Собрать твердотопливный котел своими руками можно по одной из шести конструкций, которые отличаются сложностью и трудозатратами; если времени и опыта сварки немного, проще начать с корпуса из трубы или газового баллона с простым водяным контуром — эта схема требует меньше расчетов и переделок по ходу сборки.

Простые конструкции без наддува и сложной автоматики

Корпус из трубы диаметром 45 см

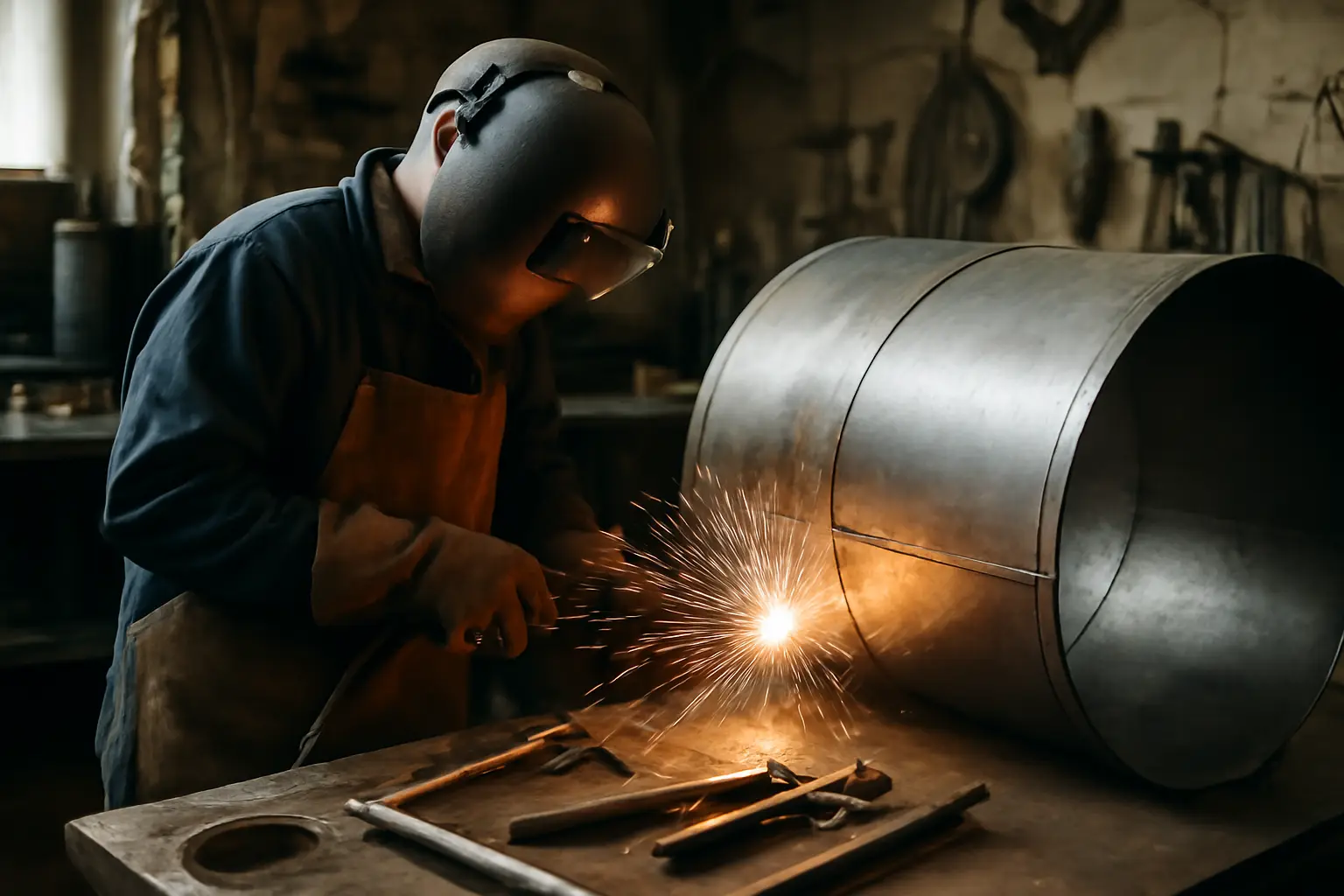

Один из самых повторяющихся вариантов в инструкциях: труба диаметром около 45 см и длиной 150 см становится основой корпуса. Внутрь такой трубы вваривается меньший корпус — он работает как топка, а зазор между стенками служит водяной рубашкой, куда уходит тепло на нагрев теплоносителя. Такая конструкция понятна на глаз: видно, где топка, где вода, легче контролировать сварные швы.

Толщину металла для стенок берут не меньше 5 мм — тонкий лист быстро прогорает и деформируется от постоянного нагрева. Отдельно стоит закупить сталь потолще, от 7 мм, на колосники: они принимают на себя удар при загрузке дров и золы, поэтому изнашиваются быстрее остальных деталей.

Корпус из газового баллона или трубы 25 см

Если трубы диаметром 45 см нет или она дорога, часть мастеров берет старый газовый баллон или трубу диаметром 25 см. Габариты меньше, значит, и котел компактнее — подходит для небольшого помещения или временного отопления мастерской, гаража, теплицы. Минус в том, что при меньшем внутреннем объеме сложнее выдержать пропорции между топкой и водяной рубашкой, поэтому расчет толщины стенок и объема воды нужно делать внимательнее, чем при трубе побольше.

Котлы длительного горения с водяной рубашкой

Классическая схема на двух корпусах

Это основной принцип, вокруг которого строится большинство самодельных котлов длительного горения: внутри внешнего корпуса ставится второй, меньший. Внутренний становится топкой, а зазор между ним и наружной стенкой заполняется водой и работает как рубашка нагрева. Такая конструкция дает более равномерный прогрев теплоносителя и позволяет топке дольше держать тепло, если правильно организован приток воздуха.

Главная сложность здесь не в самой идее, а в точности сборки: зазор между корпусами должен быть одинаковым по всей высоте, иначе вода будет нагреваться неравномерно, а в холодных зонах со временем появится накипь и коррозия.

Узел подачи воздуха для длительного горения

Чтобы котел действительно горел долго, а не как обычная печь, отдельно делают узел подачи воздуха. Берут трубу, приваривают на нее болт, а из листа вырезают круг по диаметру этой трубы — в круге прорезают горизонтальные просветы, через которые воздух будет поступать в топку. Именно этот узел регулирует интенсивность горения: чем меньше открыты просветы, тем медленнее прогорает загрузка дров или угля.

Ошибка, которую часто допускают новички: делают просветы слишком широкими, из-за чего котел горит быстро и жарко, как обычная печь, а не в режиме длительного тления. Лучше сделать несколько узких прорезей и при первых испытаниях котла подрегулировать их болгаркой, чем сразу резать широкие щели, которые потом не уменьшить.

Водотрубные схемы и доработка деталей

Стойки с отверстиями Ø50 мм для водотрубной обвязки

Для более сложной, водотрубной схемы теплообмена в стойках корпуса делают по четыре отверстия под трубы диаметром 50 мм — по четыре спереди и сзади. Через эти трубы проходит вода, и площадь теплообмена с топочными газами увеличивается заметно больше, чем в обычной рубашке. Такая схема выигрывает у простых конструкций по эффективности, но требует точной разметки отверстий: если стойки просверлены неровно, трубы встанут с перекосом и сварка получится неаккуратной, со скрытыми зазорами.

Колосники и общая топочная часть

Колосники — отдельная деталь, которую многие делают из более толстого металла, около 7 мм, тогда как остальной корпус собирают из листов 5 мм и заготовок 3–5 мм. Здесь же используют трубы разного диаметра — на дверцы, ревизии, патрубки подключения к системе отопления. Смешивать толщины не страшно, наоборот, это обычная практика: там, где нагрузка и износ выше, металл берут толще, а там, где деталь работает только на форму, можно сэкономить и взять лист потоньше.

После каждого этапа резки и сварки кромки и отверстия нужно зачищать болгаркой. Наплывы металла и нагар после сварки мешают не только внешнему виду — они сужают проходное сечение труб и отверстий, из-за чего вода или воздух двигаются хуже, а при сборке водотрубной обвязки неровные кромки не дают деталям встать плотно.

Что учесть перед началом сборки

Прежде чем резать металл, стоит определиться, какая схема нужна: простая рубашка вокруг топки подойдет для небольшого помещения и разового отопления, а водотрубная обвязка с отверстиями под трубы 50 мм — для дома, где котел будет работать постоянно и от него ждут больше отдачи тепла. Узел подачи воздуха имеет смысл делать только под режим длительного горения — если топить котел планируется как обычную печь с частой загрузкой дров, эта деталь усложнит конструкцию без реальной пользы.

Расчет мощности, объема теплоносителя и подключение к системе отопления дома лучше сверять с профильной литературой или консультацией специалиста — самодельная сборка корпуса не отменяет требований безопасности к дымоходу, разводке и месту установки котла.
