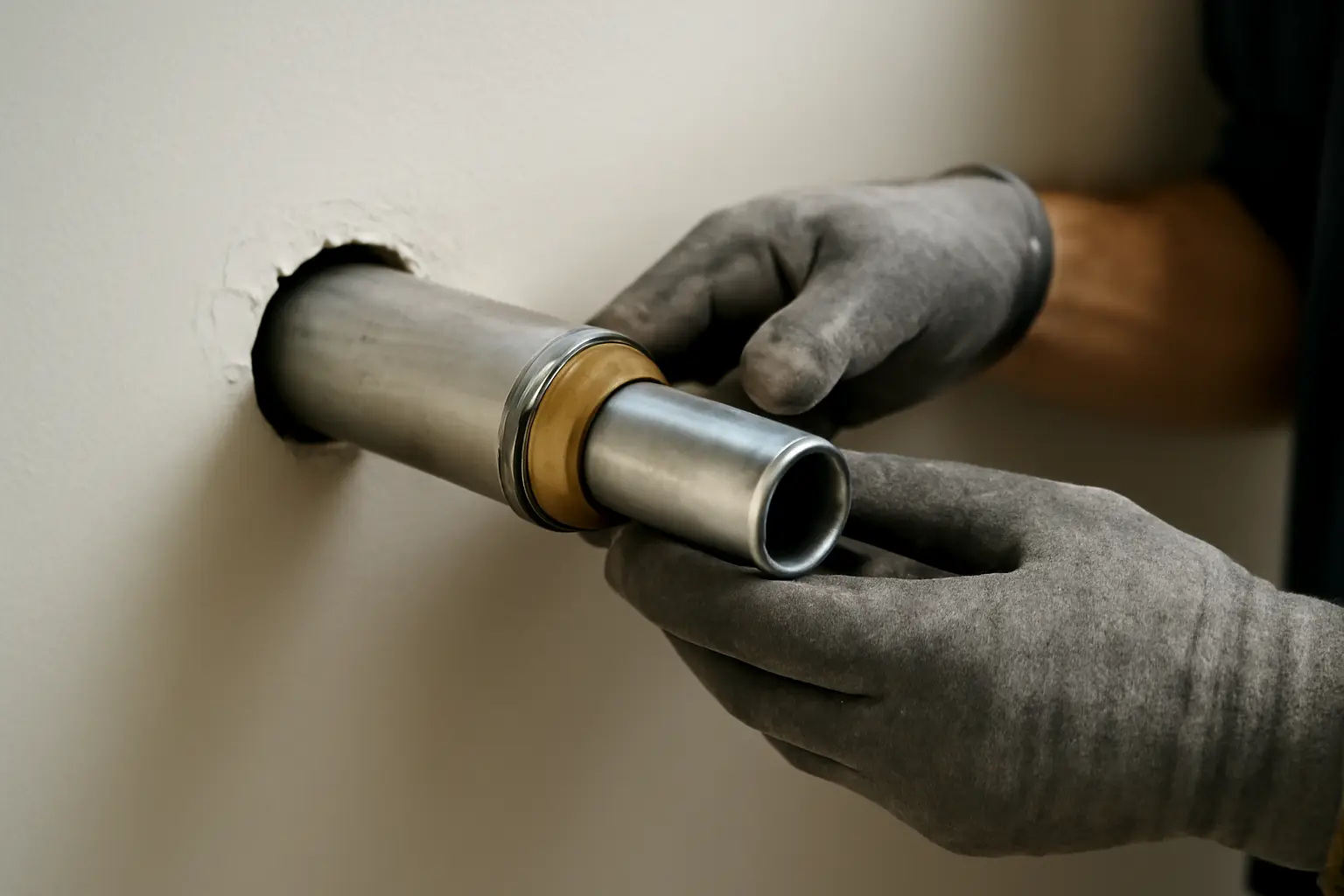

Коаксиальный дымоход: правила установки для газового котла
Коаксиальный дымоход выводят через стену дома на высоте не менее 2 м от земли, с отступом от окон и вентиляционных отверстий от 0,5 м, а перед выходом трубы оставляют свободную зону не менее 1,5 м без заборов, стен и других препятствий. Горизонтальный участок при прямом выводе через стену обычно ограничен 3 метрами, каждый поворот эту длину уменьшает. Труба всегда идёт с небольшим уклоном наружу — конденсат должен стекать на улицу, а не в котёл.
От чего зависит расположение трубы
Место выхода дымохода привязано не к дизайну фасада, а к безопасности. Отработанные газы выходят снаружи под давлением, и если рядом окно, дверь или вентиляционная решётка, есть риск, что продукты сгорания попадут в жилые помещения или к людям на улице. Поэтому расстояние до окон, дверей и вентиляции по горизонтали и по вертикали делают не менее 0,5–0,6 м, а если окно расположено прямо над выходом трубы, отступ увеличивают — часто до 1 м и больше. Точные цифры для конкретной модели котла и диаметра трубы указаны в паспорте изделия, инструкция всегда важнее общих ориентиров.
Вторая причина ограничений — циркуляция воздуха у выхода. Перед торцом трубы нужна зона не менее 1,5 м без стен, заборов, столбов, кустов и прочих препятствий. Если труба выходит в узкий двор-колодец или упирается в глухую стену соседнего строения, это создаёт зону застоя газов у самого фасада, и котёл начинает работать нестабильно из-за подсоса собственных продуктов сгорания.
Длина трассы и уклон
При выводе коаксиального дымохода прямо через стену на улицу горизонтальный участок обычно не превышает 3 м — это справочное значение, реальный лимит для конкретной модели указан в её документации. Каждый поворот на 90° «съедает» часть этой длины, поэтому если в схеме два-три колена, трасса становится заметно короче, чем при прямом выводе. Производители обычно дают таблицу пересчёта: условно, один поворот равен потере около метра прямого участка, но точные коэффициенты у разных марок отличаются.
Уклон трубы делают в сторону улицы, от котла — конденсат должен стекать наружу, а не капать во внутренний блок или на горелку. В разных источниках встречаются значения от 2–3° до 3–12°, разброс объясняется разными материалами труб и длиной участка. Если в системе предусмотрен отдельный сборник конденсата, требования к уклону мягче — но такой сборник ставят не всегда, и в большинстве бытовых котлов конденсат просто должен уходить наружу самотёком.
Куда нельзя выводить дымоход
Коаксиальный дымоход выводят только на открытый воздух — прямо на улицу. Вывод в закрытое помещение запрещён: ни в подвал, ни в подъезд, ни в гараж, ни в арку или туннель под домом. Даже если кажется, что там достаточно вентиляции, замкнутое пространство накапливает угарный газ, и это прямая угроза для жизни людей, которые окажутся в этом помещении.
Вопросы и ответы
Можно ли вывести дымоход прямо под окном первого этажа?
Технически да, если соблюдены отступы: не менее 2 м от земли до выхода трубы и не менее 0,5–0,6 м по горизонтали до окна. Но если окно расположено непосредственно над трубой, отступ по вертикали обычно требуют больше — около 1 м и выше. Конкретное значение для вашего котла и диаметра трубы смотрите в паспорте изделия.
Что делать, если перед фасадом меньше 1,5 м свободного пространства?
Свободная зона перед торцом дымохода — не рекомендация для красоты, а требование по циркуляции воздуха: без неё продукты сгорания скапливаются у стены и частично возвращаются в котёл через воздухозабор. Если участок узкий и 1,5 м не набирается, точку вывода переносят на другую стену дома или меняют схему разводки внутри помещения. Решение в каждом случае индивидуальное, и здесь целесообразно привлечь специалиста, который считает трассу по проекту дома.
Почему нельзя вывести дымоход в гараж или подвал?
Коаксиальная труба работает по принципу «труба в трубе»: по внешнему контуру выходят продукты сгорания, по внутреннему поступает воздух для горения. Если вывести конструкцию в замкнутое помещение, отработанные газы не рассеиваются, а накапливаются в объёме подвала или гаража, и концентрация угарного газа быстро становится опасной. Правило однозначное: выход только на открытый воздух, без исключений для «условно проветриваемых» помещений.
Сколько поворотов можно сделать на трассе дымохода?
Прямого ограничения по количеству поворотов нет, но каждый поворот на 90° сокращает допустимую длину горизонтального участка, который при прямом выводе обычно не превышает 3 м. Чем больше поворотов, тем короче остаётся прямой участок трубы до выхода на улицу. Точные коэффициенты пересчёта даёт производитель котла и дымохода — они различаются у разных марок и диаметров.
В какую сторону должен идти уклон трубы?
Уклон делают от котла к улице, чтобы конденсат стекал наружу, а не возвращался внутрь котла. Значение уклона в разных источниках указано по-разному — от 2–3° до 3–12°, поэтому ориентируйтесь на инструкцию к конкретной модели. Если в схеме предусмотрен сборник конденсата, требования к углу наклона могут быть мягче.
Что если высота 2 м от земли до трубы не соблюдается из-за особенностей участка?
Минимальная высота выхода коаксиального дымохода снаружи дома — не менее 2 м от земли, и это требование обычно не подлежит компромиссам, потому что связано с безопасностью людей на уровне человеческого роста. Если рельеф участка мешает соблюсти отступ, меняют точку вывода трубы или поднимают отметку выхода за счёт внутренней разводки котла. Самостоятельно снижать этот параметр не стоит — лучше пересчитать схему с специалистом или уточнить вариант в сервисной организации, обслуживающей ваш котёл.
Какие ошибки чаще всего допускают при монтаже коаксиального дымохода?
Чаще всего экономят на свободной зоне перед выходом трубы — ставят её впритык к забору или углу пристройки, из-за чего котёл начинает нестабильно работать в безветренную погоду. Вторая частая ошибка — забывают про уклон или делают его в обратную сторону, тогда конденсат уходит внутрь котла и постепенно повреждает узлы горелки. Третья — пытаются растянуть горизонтальный участок сверх нормы без пересчёта на количество поворотов, из-за чего тяга становится недостаточной. Все эти нюансы для конкретной модели уточняются в паспорте котла и монтажной инструкции производителя.
