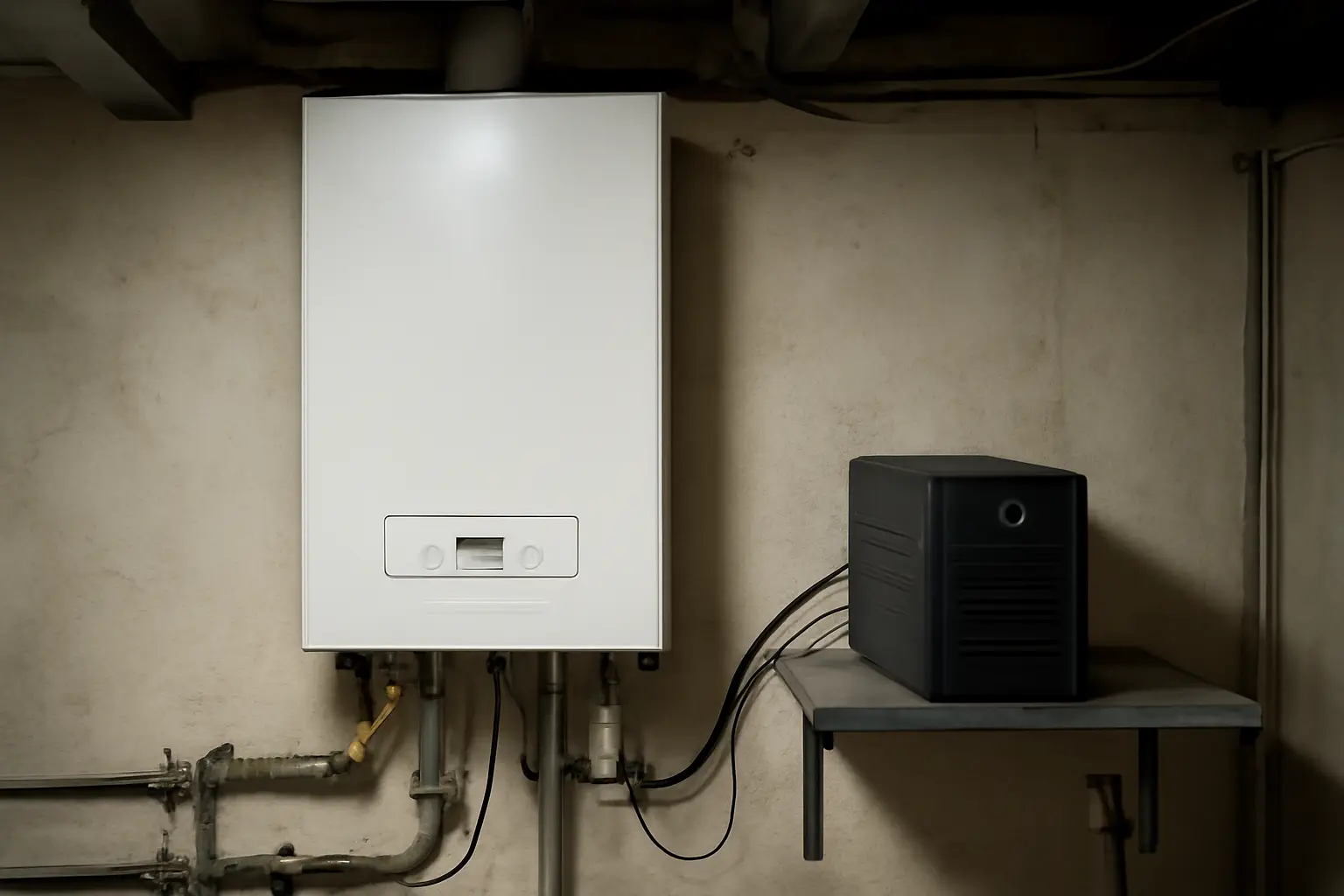

Какой ИБП выбрать для газового котла
Для газового котла подходит только ИБП с чистой синусоидой на выходе. Компьютерные резервные источники с модифицированным (ступенчатым) синусом для отопительной техники не годятся: электроника котла и насосы могут работать нестабильно, перегреваться или выдавать ошибки. Мощность источника считают не по одному котлу, а по сумме котла, циркуляционных насосов и автоматики, с запасом на пусковые токи насосов.
Почему форма сигнала важна
Плата управления газового котла, вентилятор наддува и циркуляционный насос рассчитаны на питание, близкое по форме к сетевому — то есть на синусоиду. Модифицированный синус, который выдают дешёвые компьютерные ИБП, содержит ступени и искажения. На таком сигнале электронные компоненты котла работают с перегрузкой, а насос может гудеть, греться или не набирать нужные обороты. Поэтому при выборе ИБП для газового котла в характеристиках источника ищут пункт «чистая синусоида» или «pure sine wave» — без этого остальные параметры уже не имеют значения.
Линейно-интерактивный или On-Line
Линейно-интерактивный ИБП переключается на батарею при значительном отклонении напряжения сети, время переключения — несколько миллисекунд. Для большинства квартир и домов с относительно стабильной сетью этого достаточно, и такой тип обычно рекомендуют как базовый вариант для котла.
On-Line ИБП работает по другому принципу: нагрузка всегда питается от инвертора, а сеть используется только для подзарядки батареи. Переключения на батарею фактически нет, поэтому даже кратковременные провалы и скачки напряжения не доходят до котла. Такой тип оправдан там, где сеть часто «мигает», напряжение заметно проседает или отключения случаются регулярно и на долгое время.
Как рассчитать мощность
Ошибка, которую допускают чаще всего, — брать ИБП только под номинальную мощность самого котла, забывая про насосы и автоматику. У циркуляционного насоса в момент запуска ток кратковременно превышает номинальный в несколько раз, и если источник рассчитан «впритык», он может уйти в перегрузку именно в момент старта насоса, а не при работе котла в установившемся режиме.
Порядок расчёта:
- сложить потребляемую мощность котла, всех циркуляционных насосов (отопление, ГВС при наличии) и блока автоматики;
- прибавить запас на пусковые токи насосов — ориентироваться на паспортные данные насоса или брать запас по ИБП с учётом следующего пункта;
- к полученной сумме добавить 20–30% запаса по мощности ИБП, в отдельных случаях указывают диапазон 20–40%.
Для двухконтурного котла, у которого циркуляционных насосов и потребителей больше, чем у одноконтурного, один из распространённых ориентиров — не опускаться ниже ИБП на 500 ВА, даже если суммарный расчёт по паспортным данным дал меньшее значение.
Сквозная нейтраль для фазозависимых котлов
Часть газовых котлов чувствительна к тому, какой провод подключён как фаза, а какой как ноль — такие модели называют фазозависимыми. Для них принципиально важно, чтобы ИБП имел сквозную (прямую) нейтраль: нулевой провод должен проходить через источник без изменений, без переключения через инвертор. Если ИБП такой функции не поддерживает, автоматика фазозависимого котла может выдавать ошибку даже при формально исправном питании и правильной синусоиде. Перед покупкой этот параметр стоит уточнить в характеристиках модели ИБП и в документации на котёл — производитель обычно указывает, чувствителен ли конкретный котёл к полярности питания.
Сравнение вариантов по типу и задаче
| Параметр | Линейно-интерактивный ИБП | On-Line ИБП |
|---|---|---|
| Форма сигнала | чистая синусоида (в моделях для отопления) | чистая синусоида |
| Переключение на батарею | с задержкой в миллисекундах | переключения нет, питание всегда от инвертора |
| Когда оправдан | стабильная сеть, редкие короткие отключения | частые просадки, скачки, долгие отключения |
| Стоимость | ниже | выше |
| Минимальная мощность для двухконтурного котла (ориентир) | не менее 500 ВА | не менее 500 ВА |
Что делать, если котёл всё равно выдаёт ошибку
Если после установки ИБП котёл сигналит ошибкой питания, порядок проверки такой: сначала убедиться, что источник действительно выдаёт чистую синусоиду, а не модифицированную (иногда в описании товара это указано неточно); затем проверить, есть ли у модели сквозная нейтраль и правильно ли подключены фаза и ноль на входе и выходе ИБП; после этого пересчитать нагрузку — возможно, ИБП уходит в перегрузку при пуске насоса, и требуется модель с большим запасом по мощности. Отдельно стоит сверить рекомендации с инструкцией к конкретному котлу: производитель иногда прямо указывает требования к резервному питанию.
Частые вопросы
Можно ли использовать обычный компьютерный ИБП для газового котла?
Только если он выдаёт чистую синусоиду на выходе. Большинство недорогих компьютерных резервных ИБП работают с модифицированным синусом, который не подходит для электроники и насосов газового котла.
Сколько времени ИБП должен держать котёл при отключении света?
Единого норматива нет — время автономной работы зависит от ёмкости батареи и суммарной нагрузки. Для расчёта нужного времени автономности лучше ориентироваться на паспортные данные конкретной модели ИБП и указанное там время работы при заданной нагрузке.
Нужен ли On-Line ИБП, если свет отключается редко и ненадолго?
В этом случае обычно достаточно линейно-интерактивного ИБП с чистой синусоидой — он дешевле и справляется с редкими короткими перебоями. On-Line имеет смысл там, где сеть нестабильна регулярно.
Как понять, что котёл фазозависимый и требует сквозной нейтрали?
Эта информация указывается в паспорте или инструкции к котлу производителем. Если данных нет, безопаснее выбирать ИБП со сквозной нейтралью заранее или уточнить требование в сервисной организации, обслуживающей конкретную модель котла.
