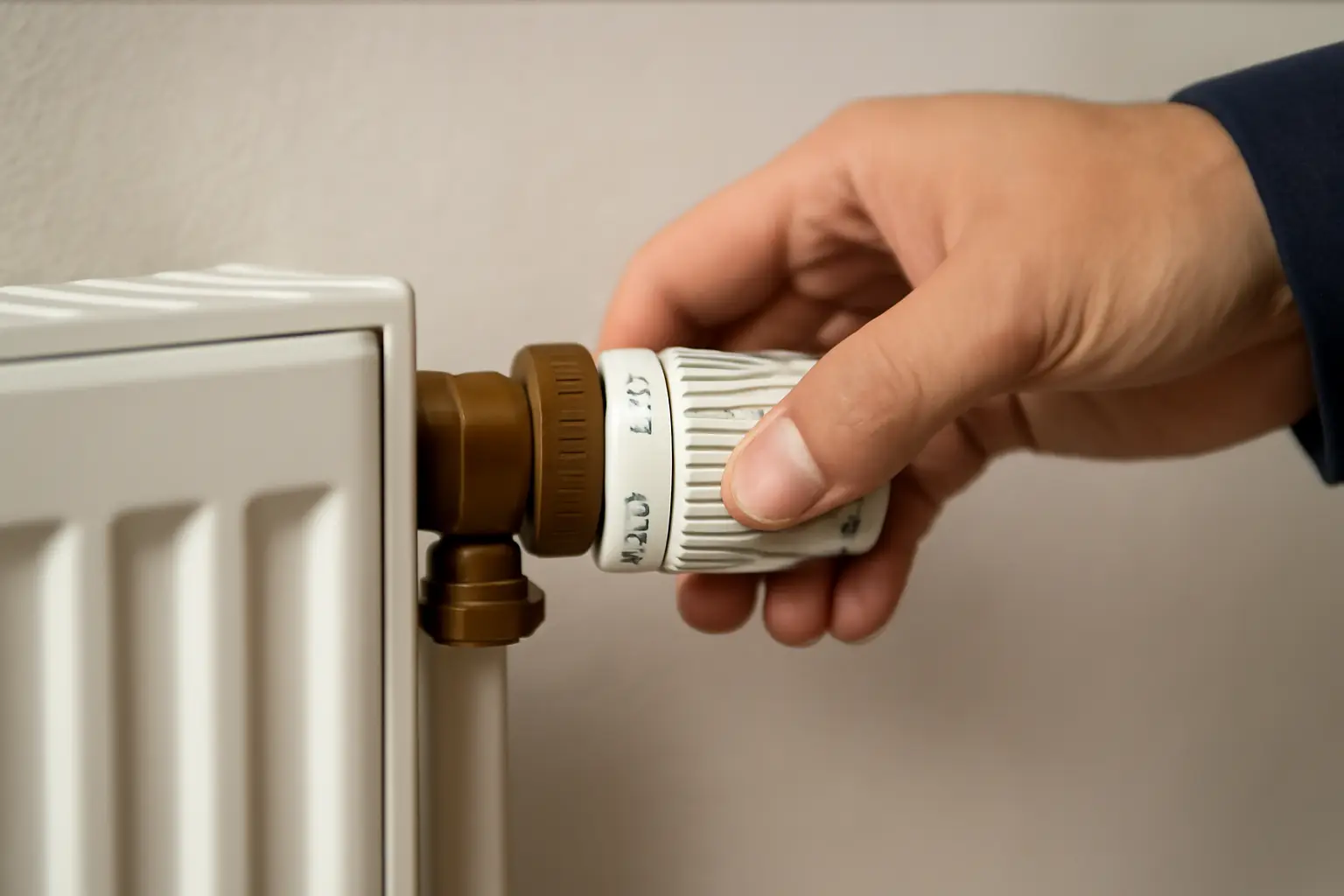

Как работает терморегулятор на батарее отопления
Терморегулятор на батарее автоматически поддерживает заданную температуру в комнате: он сам уменьшает или увеличивает поток горячей воды через радиатор, реагируя на изменение температуры воздуха.
С чего начать
- Найти на батарее термостатический узел — он стоит на подающей трубе, до радиатора
- Определить, есть ли на нём шкала с цифрами или делениями — это термоголовка
- Проверить, что термоголовка установлена горизонтально, а не смотрит вниз или вверх
- Убедиться, что рядом нет шторы, мебели или обшивки, которые перекрывают доступ воздуха к датчику
Как терморегулятор поддерживает температуру
- Внутри термоголовки находится сильфон — герметичная камера с веществом, которое чувствительно к температуре воздуха. Это может быть газ, жидкость или воск, в зависимости от модели.
- Когда воздух в комнате нагревается выше заданного уровня, вещество в сильфоне расширяется.
- Расширяющийся сильфон давит на шток — тонкий металлический стержень, который проходит внутрь клапана.
- Шток прикрывает клапан, и через радиатор начинает проходить меньше горячего теплоносителя. Батарея греет слабее, температура в комнате перестаёт расти.
- Когда воздух остывает, вещество в сильфоне сжимается, давление на шток падает.
- Клапан приоткрывается, поток теплоносителя через радиатор увеличивается, батарея снова начинает греть сильнее.
- Цикл повторяется постоянно: терморегулятор сравнивает текущую температуру воздуха с заданной на шкале и то прикрывает, то приоткрывает клапан. Никакого разового включения-выключения нет — регулировка происходит плавно, небольшими шагами.
- В результате в комнате держится температура, близкая к выставленной на термоголовке, без участия человека и без ручного открывания вентиля.
Важная деталь конструкции: термоголовка измеряет температуру именно воздуха вокруг себя, а не температуру самой трубы или радиатора. Поэтому её положение и то, что её окружает, напрямую влияют на точность работы всей системы.
Когда система работает неправильно
Самая частая ошибка — вертикальная установка термоголовки, когда она смотрит вверх или вниз вдоль трубы. В таком положении сильфон прогревается от самой трубы и от батареи, а не от воздуха в комнате. Регулятор реагирует на температуру металла, а не помещения, и начинает работать невпопад: то перекрывает клапан слишком рано, то держит его открытым, когда в комнате уже жарко. Термостатическую головку механического регулятора нужно ставить горизонтально, параллельно полу — это единственное положение, при котором она измеряет температуру воздуха корректно.
Вторая частая причина сбоев — термоголовка закрыта шторой, стоит за мебелью или спрятана в нише подоконника. Воздух вокруг датчика в таких местах теплее или холоднее, чем в остальной комнате, и регулятор ориентируется на искажённые показания.
Ещё один случай, когда план не работает: клапан механически заклинило в одном положении из-за отложений или долгого простоя без движения. Шток перестаёт двигаться, даже когда сильфон меняет форму. Внешне это выглядит как «регулятор не реагирует на поворот шкалы» — батарея либо постоянно горячая, либо постоянно холодная независимо от настройки.
Если в квартире стоит электронный термостат вместо механической головки, принцип остаётся тем же — сравнение текущей и заданной температуры с последующим изменением потока через клапан, — но вместо сильфона температуру измеряет электронный датчик, а движением штока управляет привод. Правило про горизонтальную установку в этом случае не действует так буквально, потому что датчик электронного блока обычно вынесен отдельно или встроен иначе — уточнять положение стоит в инструкции к конкретной модели.
Частые вопросы
Почему батарея с терморегулятором иногда греет неравномерно — то горячая, то чуть тёплая?
Это нормальная работа механизма. Терморегулятор не держит клапан в одном положении, а постоянно приоткрывает и прикрывает его, подстраиваясь под текущую температуру воздуха. Колебания в пределах градуса-двух — обычное поведение системы, а не признак неисправности.
Можно ли ставить термоголовку вертикально, если места горизонтально не хватает?
Механическую термоголовку в вертикальном положении ставить не стоит — сильфон начнёт нагреваться от трубы и клапана, а не от воздуха комнаты, и регулировка станет неточной. Если горизонтально разместить головку негде, разумнее подобрать модель с выносным датчиком температуры на длинном капилляре — такой датчик крепят отдельно от клапана, на стене на нужной высоте.
Сколько времени нужно терморегулятору, чтобы среагировать на изменение температуры?
Реакция не мгновенная: сильфону нужно время, чтобы прогреться или остыть вместе с окружающим воздухом, обычно это происходит в пределах нескольких минут. Поэтому после открытой двери или проветривания температура в комнате и положение клапана выравниваются не сразу, а постепенно.
Что делать, если клапан совсем не двигается при повороте шкалы на термоголовке?
Скорее всего, шток заклинило в одном положении — часто это случается после долгого лета без отопления, когда клапан всё это время стоял неподвижно. Попробуйте несколько раз аккуратно повернуть шкалу от минимума к максимуму, чтобы разработать механизм. Если клапан всё равно не реагирует, потребуется снять термоголовку и проверить шток отдельно или обратиться в обслуживающую организацию.
