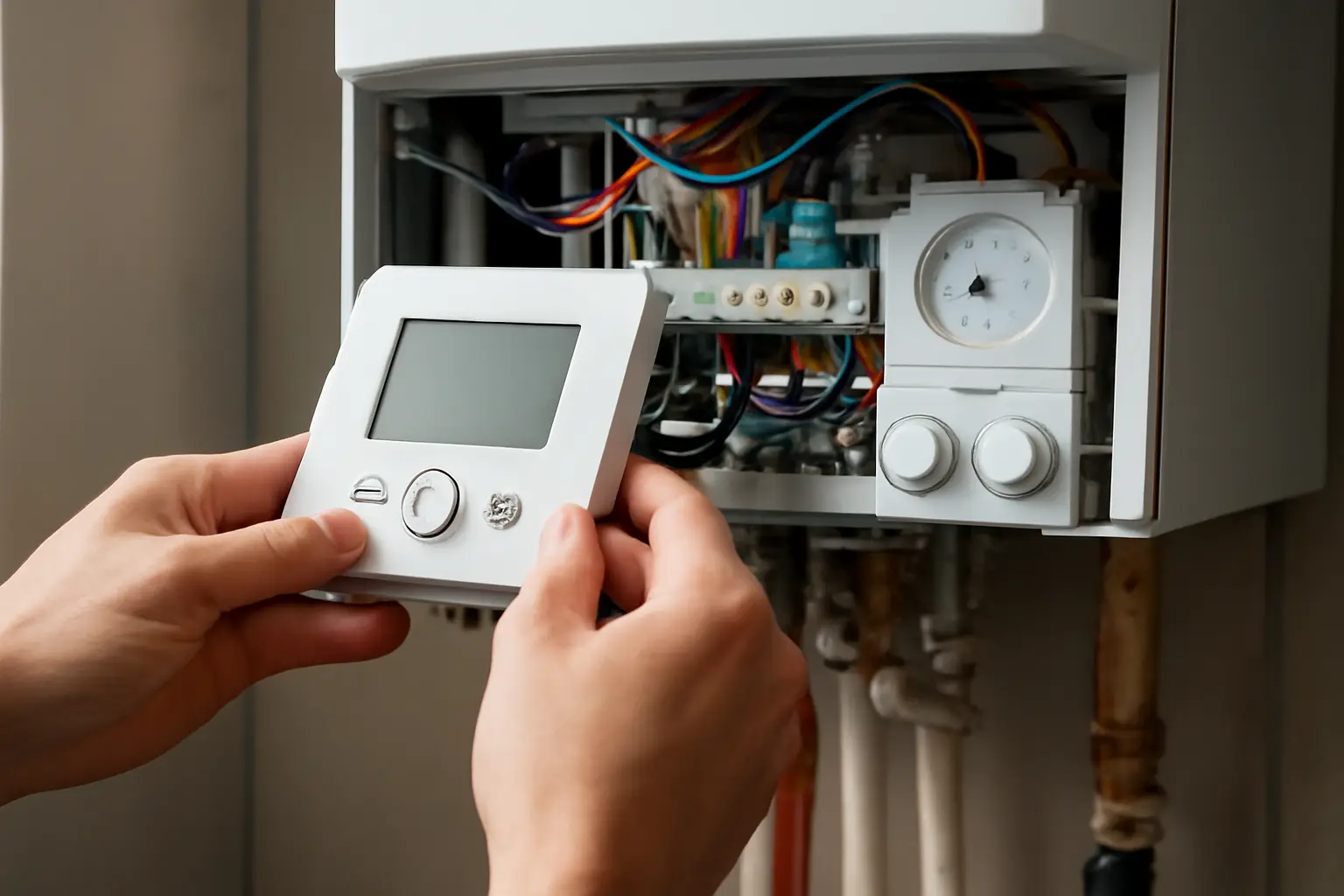

Подключение терморегулятора к газовому котлу: 6 шагов
Терморегулятор подключают к газовому котлу двумя проводами через клеммы внешнего термостата на плате управления — они обозначены как RT, TA, Room, Thermostat или просто «Термостат». На заводской перемычке между этими клеммами замыкание уже есть — её снимают и на освободившееся место сажают провода от термостата. Со стороны регулятора провода идут на контакты COM и NO, полярность для такого «сухого контакта» обычно значения не имеет.
Что нужно перед началом работы
Котёл полностью обесточивают — выдёргивают вилку из розетки или отключают автомат на щитке. После этого обязательно проверяют отсутствие напряжения на клеммах индикатором или мультиметром: даже кратковременный контакт с живой цепью на плате управления способен вывести электронику из строя. Доступ к клеммам открывается после снятия передней панели корпуса, крепления обычно откручиваются или отщёлкиваются — конкретный способ смотрите в инструкции к своей модели.
Как найти нужные клеммы
На плате управления рядом с клеммами внешнего термостата почти всегда есть подпись. Варианты обозначений разные у разных производителей: где-то это RT, где-то TA, где-то полное слово Room или Thermostat, а в котлах с русской маркировкой встречается «Та» или «Внешнее управление». Если подписи стёрлись или их сложно разобрать, стоит открыть электрическую схему в паспорте котла — там клеммы термостата обозначены отдельно от остальных цепей.
Читайте по теме: Подключение бойлера косвенного нагрева к двухконтурному котлу.
Порядок подключения
- Обесточить котёл и убедиться, что напряжения на клеммах нет.
- Снять переднюю панель и найти клеммы для внешнего термостата.
- Снять заводскую перемычку между этими клеммами.
- Подключить два провода от термостата на место снятой перемычки.
- На стороне термостата провода подключить к контактам COM и NO.
- Собрать панель, подать питание и проверить работу связки котёл-термостат.
Если модель терморегулятора требует отдельного питания — обычно это 220 В по проводам L и N — эту цепь подводят отдельно, от розетки или щитка. Смешивать питающую цепь термостата с управляющей цепью котла нельзя: это разные по назначению линии, и объединение чревато выходом из строя электроники.
Где разместить термостат
От расположения зависит, насколько точно термостат будет отражать реальную температуру в комнате. Прибор ставят на внутреннюю стену, на высоте около 1,5 метра от пола. Место выбирают так, чтобы рядом не было радиаторов, наружных стен, дверных проёмов и участков, куда попадает прямой солнечный свет — всё это искажает показания и заставляет котёл работать неправильно.
| Фактор размещения | Как влияет |
|---|---|
| Рядом радиатор | Термостат перегревается локально, котёл отключается раньше времени |
| Наружная стена | Показания ниже реальной температуры в комнате |
| Прямое солнце | Ложный перегрев, котёл не догревает помещение |
| Возле двери | Сквозняки искажают показания, частые ложные срабатывания |
| Высота ~1,5 м, внутренняя стена | Наиболее близко к средней температуре в жилой зоне |
Если после подключения ничего не работает
Первым делом проверяют, что перемычка действительно снята, а не осталась на месте вместе с проводами термостата — такое случается, если работали второпях. Дальше смотрят, на правильные ли контакты термостата подключены провода: часто путают COM и NO с клеммами питания самого прибора, особенно если термостат работает от батареек и от сети одновременно. Стоит также проверить настройки самого регулятора — некоторые модели требуют выбрать тип подключения в меню, иначе сигнал на котёл не пойдёт даже при верной проводке.
Если котёл вообще не реагирует на термостат независимо от настроек, разумно вернуть перемычку на место и проверить, что котёл работает штатно. Это покажет, в проводке дело или в самом термостате.
Частые вопросы
Можно ли подключать провода термостата без снятия напряжения на котле?
Нет. Работа под напряжением создаёт риск короткого замыкания на плате управления, а это дорогой ремонт. Обесточивание и проверка индикатором — обязательный шаг перед любыми манипуляциями с клеммами.
Что делать, если на плате нет подписи RT или TA?
Смотреть электрическую схему в паспорте котла — там обозначения клемм термостата указаны отдельно, даже если на самой плате подпись стёрлась или напечатана нечитаемо мелко. Если схемы под рукой нет, лучше обратиться в сервисную организацию, а не подключать провода наугад.
Важна ли полярность при подключении проводов термостата?
Для большинства термостатов с «сухим контактом», подключаемых через COM и NO, полярность не важна. Но если модель термостата требует отдельного питания 220 В, для этой линии полярность и правильность подключения фазы и нуля уже имеют значение.
Куда девать снятую перемычку с клемм котла?
Её стоит сохранить. Если термостат впоследствии снимут или он выйдет из строя, перемычку возвращают на место — без неё котёл не будет запускаться, так как цепь останется разомкнутой.
