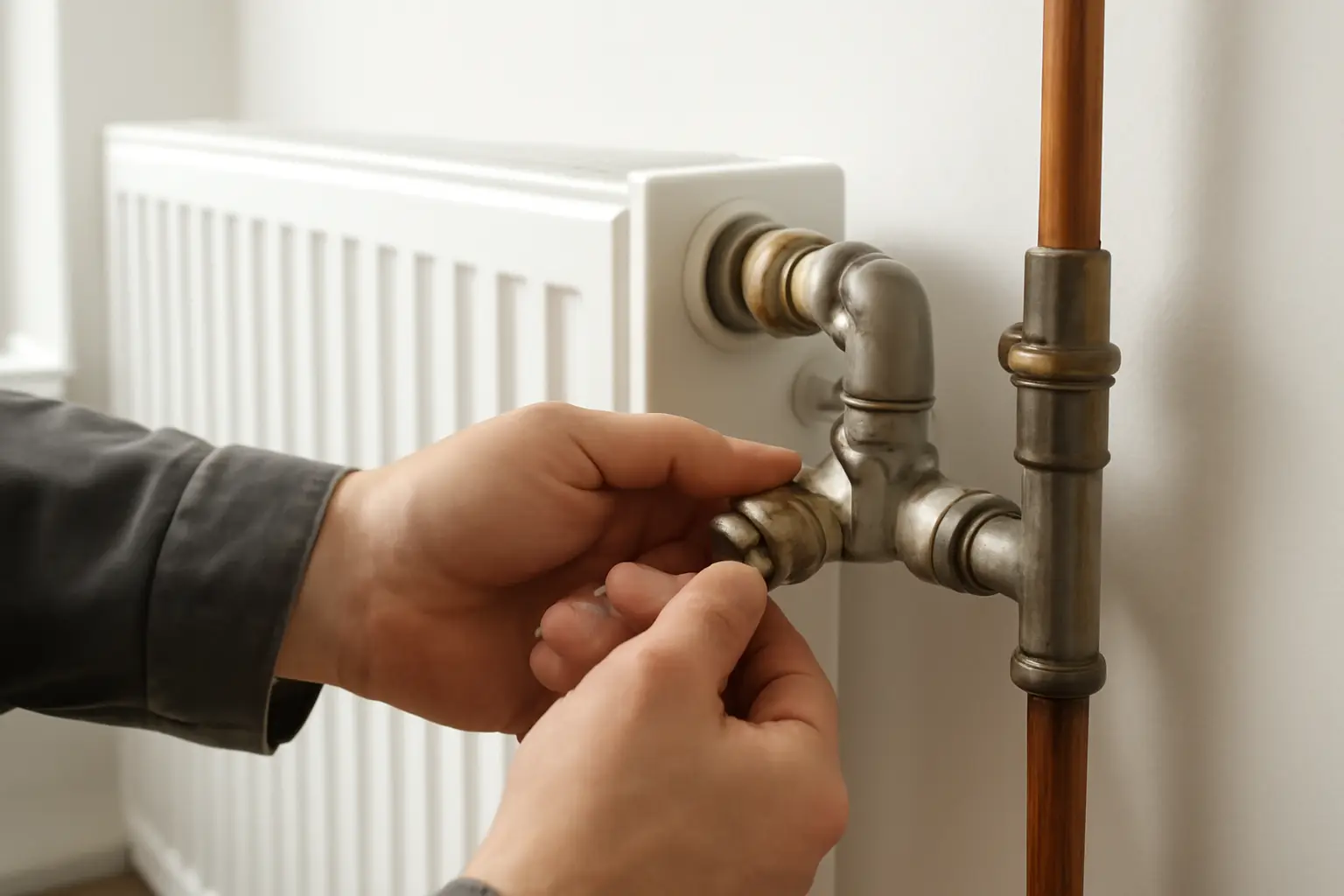

Как подключить батарею отопления правильно
Правильное подключение батареи отопления зависит от типа системы в доме и от того, где проходят трубы: боковую схему используют при открытой разводке, нижнюю — когда трубы скрыты под полом, диагональную — для длинных многосекционных радиаторов. Универсальной схемы нет, есть подходящая под конкретные условия.
Коротко:
- Боковое подключение — подача сверху, обратка снизу с другой стороны, самая распространённая схема
- Диагональное — обязательно для радиаторов длиннее 10-12 секций, иначе дальние секции не прогреются
- В однотрубной системе нужен байпас, в двухтрубной — сгон с вентилем без байпаса
- После монтажа — опрессовка и удаление воздуха через кран Маевского, без этого работа не считается завершённой
Боковое подключение — базовый вариант
При боковом подключении подающую трубу заводят на верхний патрубок радиатора, а обратку — на нижний патрубок с противоположной стороны. Теплоноситель проходит через весь радиатор по диагонали внутри самой батареи, отдавая тепло равномерно.
Схема хорошо работает на секционных радиаторах небольшой и средней длины — до 10-12 секций. Она проста в монтаже, трубы можно спрятать за декоративным экраном или оставить открытыми вдоль стены. Минус — на длинных батареях дальний от подачи край начинает остывать, теплоноситель просто не успевает туда дойти в нужном объёме.
Боковую схему выбирают чаще всего для типовых квартир и частных домов с двухтрубной системой, где радиатор стоит под окном и трубы идут открыто по стене или в штробе.
Нижнее подключение под стяжкой
Нижнее подключение применяют, когда трубы нужно скрыть под полом — оба патрубка, подающий и обратный, выводятся снизу радиатора. Это удобно с точки зрения эстетики: никаких труб на виду, только сам радиатор на стене.
У схемы есть оборотная сторона. Теплоотдача при нижнем подключении обычно на 5-10% ниже, чем при боковом, потому что циркуляция внутри батареи менее интенсивная. Производители радиаторов, рассчитанных именно на нижнее подключение, компенсируют это внутренней конструкцией — у них другой профиль каналов, поэтому обычный секционный радиатор с боковыми пробками для такой схемы подходит хуже, чем модель, изначально спроектированная под нижнюю разводку.
Если планируется теплый пол с той же разводкой труб, нижнее подключение радиатора логично вписывается в общую схему — трубы прокладывают в одной стяжке.
Диагональное подключение для длинных батарей
Диагональную схему используют для многосекционных радиаторов: подача идёт сверху с одной стороны, обратка — снизу с противоположной. Такое расположение заставляет теплоноситель пройти через всю длину батареи, а не срезать путь по ближним секциям.
Чем длиннее радиатор, тем заметнее разница между боковым и диагональным подключением. На батарее из 4-6 секций разницы почти нет, на батарее из 14-16 секций боковая схема оставит дальний край ощутимо холоднее ближнего, а диагональная прогреет равномерно.
Диагональ требует чуть более сложной разводки труб — подача и обратка расходятся по диагонали помещения или комнаты, что не всегда удобно с точки зрения дизайна, но для длинных радиаторов это единственный вариант, дающий равномерный прогрев.
Разница между однотрубной и двухтрубной системой
Тип системы отопления в доме определяет, нужен ли байпас. В однотрубном контуре все радиаторы подключены последовательно к одной трубе, по которой идёт и подача, и обратка. Если поставить кран на входе радиатора и перекрыть его без байпаса, вся система за этой точкой останется без теплоносителя. Байпас — перемычка между подающим и обратным патрубком радиатора — позволяет перекрыть или снять батарею, не отключая соседние радиаторы и весь дом.
В двухтрубной системе подача и обратка — это две отдельные трубы, идущие к каждому радиатору независимо. Байпас здесь не требуется: подключение делают через сгон с вентилем, и перекрытие одного радиатора не влияет на циркуляцию в остальных.
Определить тип своей системы легко визуально: если к радиатору подходит одна труба, которая тянется дальше к следующей батарее — система однотрубная. Если к каждому радиатору идут отдельно подача и обратка от общего стояка или коллектора — двухтрубная.
Запорная и регулирующая арматура
Одного вентиля для перекрытия воды недостаточно. При монтаже рекомендуют ставить не только запорные краны, но и регулирующие устройства — терморегуляторы или балансировочные вентили. Запорная арматура нужна, чтобы снять радиатор для ремонта или замены без остановки всей системы отопления. Регулирующая — чтобы настроить проток теплоносителя через конкретную батарею и сбалансировать систему в целом, особенно если радиаторов много и они разной длины.
Без балансировки ближние к котлу или к стояку радиаторы часто перегреваются, а дальние остаются холодными — теплоноситель идёт по пути наименьшего сопротивления. Регулирующий вентиль на каждой батарее позволяет прикрыть проток на ближних радиаторах и тем самым перенаправить больше тепла на дальние.
Комплект арматуры на радиатор обычно включает запорный вентиль на подаче, терморегулятор или балансировочный клапан, и кран Маевского для выпуска воздуха. Для однотрубной системы к этому добавляется байпас с собственным запорным элементом.
Проверка после установки
Смонтированную батарею не подключают к системе сразу на полную нагрузку. Сначала делают опрессовку — систему заполняют водой под повышенным давлением и проверяют все соединения на герметичность в течение некоторого времени. Течи, если они есть, проявляются именно на этом этапе, а не после того как отопление уже запущено на весь дом.
Если опрессовку организовать нельзя, минимум делают пробный запуск на рабочем давлении и осматривают все резьбовые соединения, сгоны, места установки кранов.
После заполнения системы теплоносителем в радиаторе неизбежно остаётся воздух — он мешает нормальной циркуляции и создаёт холодные участки или шум в трубах. Воздух удаляют через кран Маевского, расположенный обычно в верхней части радиатора с противоположной от подачи стороны. Открывать кран нужно немного, до появления сплошной струи воды без пузырьков, и делать это в первый отопительный сезон стоит несколько раз, потому что воздух может собираться повторно.
Практический вывод
Для типовой квартиры с открытыми трубами и радиатором до 10-12 секций подходит боковое подключение — оно проще всего в монтаже. Если трубы должны быть скрыты под полом, берут радиатор, рассчитанный на нижнее подключение, а не обычную боковую модель. Длинные батареи в частных домах и коттеджах имеет смысл подключать по диагонали — иначе часть секций будет прогреваться слабее.
В однотрубной системе байпас не опция, а обязательное условие — без него перекрытие одного радиатора остановит отопление у соседей по стояку. В двухтрубной системе достаточно сгона с вентилем. И в любом случае — запорный кран, регулятор и кран Маевского на каждой батарее, а после монтажа обязательная опрессовка или хотя бы пробный запуск с проверкой всех соединений.
