Дымогенератор для холодного копчения своими руками: труба, эжектор, сетка

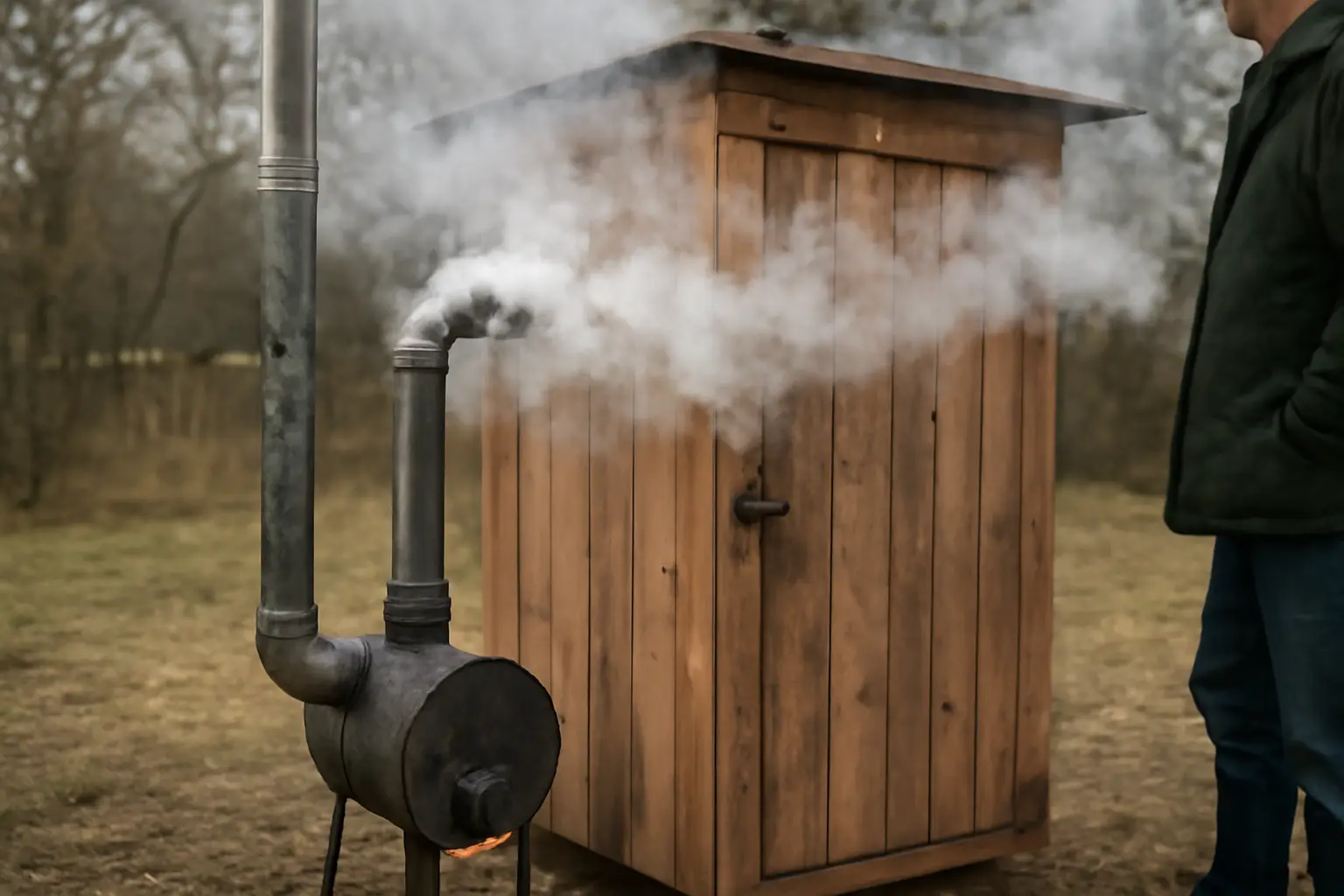

Дымогенератор для коптильни холодного копчения своими руками собирают из отрезка металлической трубы диаметром 80–100 мм: корпус делают либо коротким, 40–50 см, либо около метра, внутри ставят сетку под щепу, снизу проделывают отверстия для воздуха и золы, а дым отводят через трубку длиной 1–2 метра, чтобы он успел остыть перед тем, как попасть в коптильную камеру.
От чего зависит конструкция
Главное отличие холодного копчения от горячего — температура дыма на входе в камеру. Дым должен быть холодным, максимум тёплым, но не горячим, иначе продукт просто запечётся, а не прокопчится. Поэтому дымовую магистраль между генератором и коптильней делают длинной, обычно 1–2 метра: за это время дым отдаёт тепло стенкам трубы и остывает.
Второй момент — подача воздуха. Щепа в дымогенераторе не горит открытым огнём, а тлеет, а для стабильного тления нужен постоянный приток кислорода. Отсюда и боковой штуцер или эжектор, к которому подключают компрессор или обычный вентилятор небольшой мощности. Без принудительной подачи воздуха щепа либо гаснет, либо тлеет неравномерно, и дым идёт рывками.
Что учесть при сборке
Корпус можно варить из готовой трубы или собирать из тройника — в этом случае одна часть тройника становится камерой сгорания, а боковой отвод используется под эжектор или под выход дыма. Внутри на некоторой высоте от дна ставят сетку, которая держит щепу и не даёт ей проваливаться к отверстиям подачи воздуха. Ячейка сетки в разных схемах отличается — где-то 1–2 мм, где-то 2–3 мм, суть одна: щепа держится, а зола и мелкий мусор просыпаются вниз.
Читайте по теме: Дымогенератор для холодного копчения своими руками: схема с размерами.
Отверстия для подачи воздуха и удаления золы делают внизу корпуса, диаметром примерно 6–10 мм, в несколько рядов по кругу. Для работы нужны болгарка, дрель и сварка. Если сварочного аппарата нет, часть конструкций собирают на болтах или заклёпках — соединения получаются менее герметичными, но для дымогенератора это не критично, важнее плотность в зоне соединения с коптильной камерой.
Вопросы и ответы
Какой диаметр трубы выбрать для дымогенератора
Чаще всего берут трубу диаметром 80–100 мм. Меньший диаметр не даёт нужного объёма щепы для длительного тления, а больший усложняет розжиг и делает конструкцию громоздкой без реальной пользы. Для домашней коптильни на несколько килограммов продукта этого диаметра достаточно.
Какой должна быть длина корпуса
Встречаются два подхода: короткий корпус на 40–50 см и удлинённый, около метра. Короткий проще делать и обслуживать, но щепу приходится подсыпать чаще. Длинный вмещает больше щепы за одну закладку и работает дольше без вашего участия — выбор зависит от того, сколько часов подряд планируется коптить.
Зачем нужен компрессор или вентилятор
Тление щепы без принудительной подачи воздуха неустойчиво: щепа может погаснуть или начать тлеть слишком слабо, и дым перестанет поступать в камеру. Компрессор или вентилятор, подключённый через боковой штуцер или эжектор, поддерживает постоянный слабый поток воздуха, из-за которого щепа тлеет равномерно и дым идёт непрерывно.
Почему дымовая труба должна быть именно 1–2 метра
Это расстояние нужно, чтобы дым остыл на пути от генератора к коптильной камере. Если труба короче, дым долетит горячим, и продукт вместо холодного копчения получит частичную термическую обработку — структура мяса или рыбы изменится не так, как задумано. Именно длина дымового канала — ключевое отличие схемы холодного копчения от горячего.
Можно ли собрать дымогенератор без сварки
Да, часть конструкций допускает сборку на болтах или заклёпках вместо сварных швов. Герметичность в этом случае будет чуть хуже, но для самого дымогенератора это не так критично — важнее плотное соединение в месте, где дымовая труба подключается к коптильной камере, там утечка дыма заметнее влияет на результат.
Какая сетка нужна внутри корпуса
Сетку ставят внутри трубы как опору для щепы, чтобы она не проваливалась к нижним отверстиям для воздуха. Ячейка встречается разная — от 1–2 мм до 2–3 мм, оба варианта рабочие. Чем мельче ячейка, тем меньше вероятность, что через неё просыплются крупные кусочки щепы, но и продувается такая сетка чуть хуже.
Что делать, если дым идёт слабо или щепа гаснет
Первым делом проверьте подачу воздуха — возможно, компрессор или вентилятор дают слишком слабый поток, либо штуцер забился золой. Второе, на что смотрят, — отверстия для золы внизу корпуса: если они забиты, воздух не проходит к щепе снизу, и тление затухает. Третья частая причина — слишком влажная или слишком крупная щепа, которая просто не разгорается от слабого источника тепла на старте.
